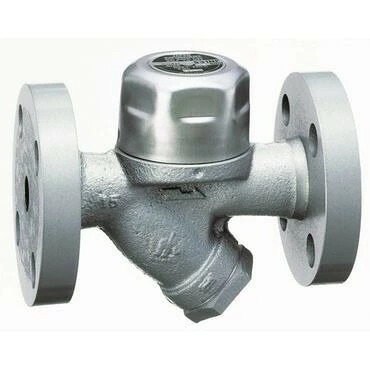

ミヤワキ ディスク式 スチームトラップ S31NF-20A (3/4B) FCD ダクタイル鋳鉄製 フランジ形
蒸気を漏らさず、速やかにドレンを排出します。
配管内の蒸気漏れ対策に。信頼のミヤワキ製ディスク式スチームトラップ S31NF-20A
スチームトラップは、蒸気配管や蒸気使用機器の中で発生したドレン（凝縮水）を自動的に排出し、蒸気はできるだけ逃がさないようにするための自動弁です。この商品はミヤワキのS31NFで、呼び径20A（3/4B）・フランジ形です。
商品仕様
| メーカー | ミヤワキ（株式会社ミヤワキ） |
|---|---|
| 型番 | S31NF-20A |
| サイズ／呼び径 | 3/4B（20A） |
| 接続規格 | JIS 10K FFフランジ |
| 面間 | L=150mm |
| 材質 | FCD（ダクタイル鋳鉄製） |
| 使用圧力範囲 | 0.03～1.6MPa |
| 使用温度範囲 | ～220℃ |
| 適用用途 | 蒸気輸送管・小型蒸気機器など幅広い用途に適しています |
商品の特徴
ディスク式の作動原理を採用したスチームトラップです。内部のディスクが蒸気とドレン（凝縮水）の圧力差・温度差を利用して開閉し、ドレンのみを自動的に排出します。垂直取付・水平取付のどちらでも使用でき、コンパクト設計で部品点数が少ないため保守点検も簡単です。
ねじ込み形のS31Nシリーズと同じ機構を採用したフランジ接続タイプです。内装のバイメタルによる自動ブローオフ機構を備え、通気初期の低温復水・エアをスムーズに排出します。配管内に溜まったドレンを排出し、蒸気の効率的な利用をサポートする配管資材として、工場・プラント設備の配管まわりにご使用いただけます。
用途・取付上のご注意
使用圧力範囲（0.03～1.6MPa）・使用温度範囲（～220℃）の仕様を超える環境ではご使用いただけません。配管の呼び径・接続規格（JIS 10K FFフランジ、3/4B）が適合することをご確認の上、ご注文ください。設置方向や配管施工については、メーカーの取扱説明書に従って施工してください。
S31NF サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| S31NF 15A | JIS 10K FFフランジ | L=140mm |
| S31NF 20A（このページ） | JIS 10K FFフランジ | L=150mm |
| S31NF 25A | JIS 10K FFフランジ | L=160mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. S31NF 20Aの面間（寸法）は？
- A. 面間はL=150mmです。接続はJIS 10K FFフランジです。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は0.03～1.6MPa、温度は～220℃です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-4018）またはお問い合わせからお気軽にどうぞ。
