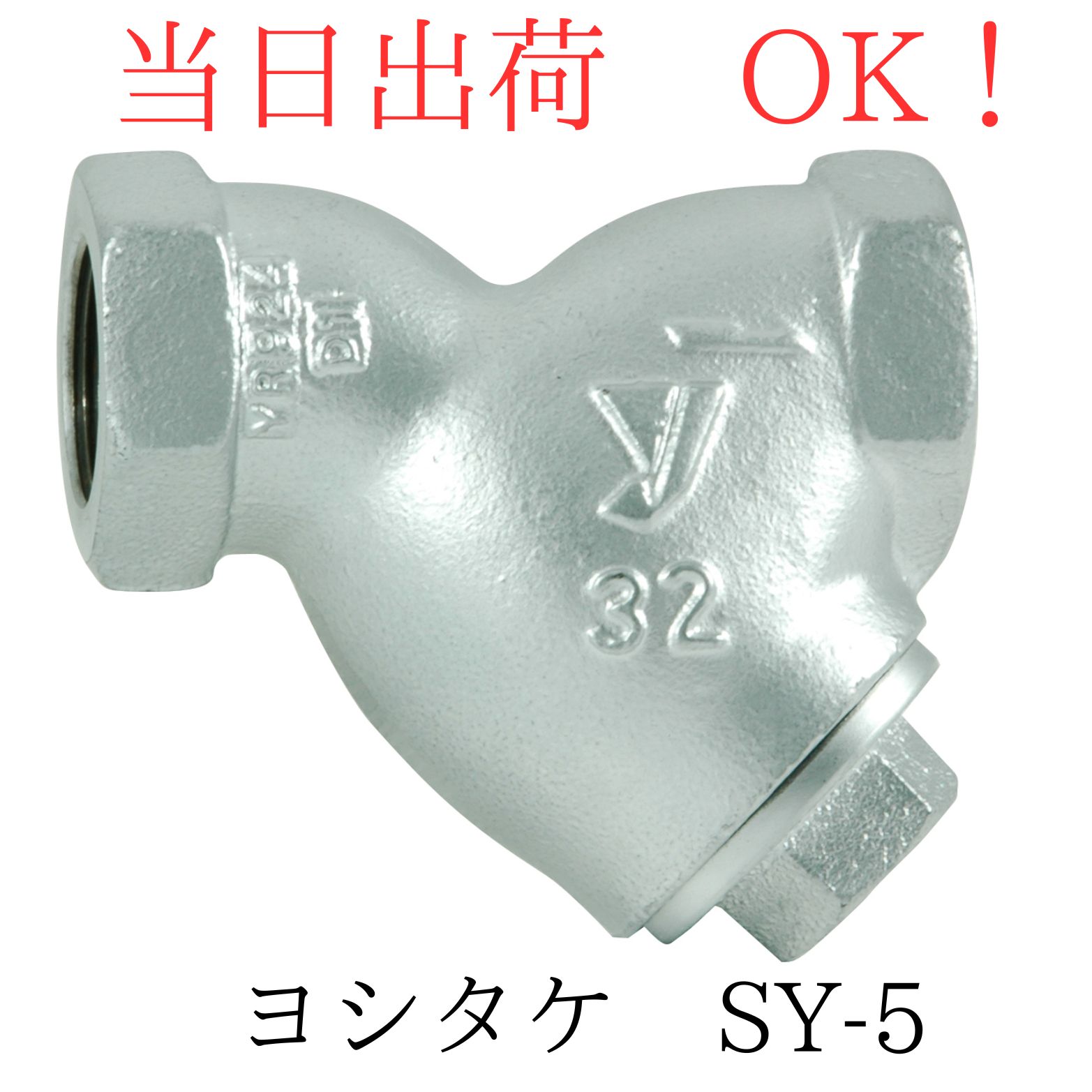

ヨシタケ Y形 ストレーナ SY-5-15A (1/2B) FCD450 ダクタイル鋳鉄製 ねじ込み形
小型・軽量で、各種パイプラインの防塵用に。
ろ過面積を大きくとった高流量のマリン型 ヨシタケ Y形ストレーナ SY-5-15A
Y形ストレーナー（Yストレーナー）は、配管中のゴミや異物をスクリーンでこし取り、下流側のバルブや機器を保護するための機器です。ヨシタケ SY-5は、ねじ込み接続の小型・軽量な高流量マリン型で、本品は呼び径15Aです。
商品仕様
| メーカー | ヨシタケ（VALVEXブランド） |
|---|---|
| 型番 | SY-5-15A（標準80メッシュ） |
| 形式 | Y形ストレーナ |
| サイズ／呼び径 | 15A（1/2B） |
| 接続規格 | JIS Rc（管用テーパめねじ Rc1/2） |
| 材質 | 本体（球状黒鉛鋳鉄FCD450）、スクリーン（ステンレス鋼） |
| 網目 | こし筒 φ2.5-4P、こし網 標準80メッシュ |
| 面間 | L=75mm |
| 高さ | H1=55mm |
| 質量 | 0.6kg |
| プラグ | プラグなし（プラグ付きはメーカーにて製作可） |
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 |
| 最高圧力 | 2.0MPa |
| 最高温度 | 220℃ |
商品の特徴
各種パイプラインの防塵用として幅広く使用されている、小型・軽量のY形ストレーナです。配管中のゴミや異物を取り除き、下流側のバルブや機器を保護します。
目詰まりによる流量低下などを考慮し、できる限りろ過面積を大きくした高流量のマリン型です。
用途・取付上のご注意
最高圧力（2.0MPa）・最高温度（220℃）の仕様を超える環境ではご使用いただけません。冷温水でご使用になる場合、メーカーはSY-6型を推奨しています。標準品はプラグなしです（プラグ付きはメーカーにて製作可能なため、ご希望の場合はお問い合わせください）。ガスケット・スクリーンはメーカー純正品をご使用ください。こし網はご指定により20～100メッシュのものもメーカーにて製作可能です。
SY-5 サイズ別寸法一覧（ねじ込み形）
| 呼び径 | 接続 | 面間 L | H1 | 質量 |
|---|---|---|---|---|
| SY-5 10A | Rc3/8 | 65mm | 50mm | 0.4kg |
| SY-5 15A（このページ） | Rc1/2 | 75mm | 55mm | 0.6kg |
| SY-5 20A | Rc3/4 | 90mm | 70mm | 0.9kg |
| SY-5 25A | Rc1 | 110mm | 85mm | 1.4kg |
| SY-5 32A | Rc1-1/4 | 135mm | 95mm | 2.2kg |
| SY-5 40A | Rc1-1/2 | 145mm | 105mm | 3.4kg |
| SY-5 50A | Rc2 | 170mm | 120mm | 4.5kg |
※寸法はメーカーカタログより。
ねじ込み形SY-5とフランジ形SY-40の違い（ヨシタケ Y形ストレーナー）
| 項目 | SY-5（ねじ込み形） | SY-40（フランジ形） |
|---|---|---|
| 接続 | JIS Rc（ねじ込み） | JIS 10K FFフランジ |
| 最高圧力 | 2.0MPa | 1.0MPa |
| 最高温度 | 220℃ | 220℃ |
| 呼び径（メーカー製作範囲） | 10A～50A | 15A～300A |
| 本体／スクリーン | FCD450／ステンレス鋼 | FCD450／ステンレス鋼 |
| 標準メッシュ | 80メッシュ | 80メッシュ |
配管がねじ込み接続ならSY-5、JIS 10Kフランジ接続ならSY-40が目安です。
よくある質問
- Q. メッシュの細かさは変更できますか？
- A. 標準は80メッシュです。ご指定により20～100メッシュのこし網もメーカーで製作できますので、お問い合わせください。
- Q. 冷温水の配管に使えますか？
- A. 冷温水も適用流体に含まれますが、冷温水でご使用の場合、メーカーはSY-6型を推奨しています。
- Q. プラグは付いていますか？
- A. 40A・50AはプラグR3/8付きです。10A～32Aの標準品はプラグなしで、プラグ付きはメーカーで製作できます。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-4018）またはお問い合わせからお気軽にどうぞ。
