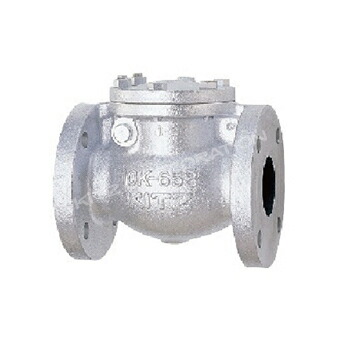

KITZ (キッツ) 逆止弁 (スイングチャッキ弁) 10FCO-150A (6B) FC200 鋳鉄製 フランジ形 JIS 10K
流体の逆流を防ぐスイング式。
要部にCAC406を採用した信頼のKITZ製JIS 10Kフランジ形逆止弁 10FCO-150A
逆止弁（チャッキ弁）は、流体の逆流を防ぐためのバルブです。この商品はKITZの10FCOで、呼び径150A（6B）・ねじ込み形です。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 型番 | 10FCO-150A |
| サイズ／呼び径 | 6B（150A） |
| 形式 | フランジ形スイング逆止め弁（チャッキ弁） |
| 適用規格 | JIS B 2031 10K |
| 面間 | L=410mm |
| 高さ | H=225mm |
| 最高許容圧力 | 静流水（120℃以下）1.4MPa／油・脈動水・空気（120℃以下）1.0MPa／飽和蒸気 0.7MPa／ガス（120℃以下、可燃性・毒性以外）0.2MPa |
| 材質 | 弁箱 FC200／ふた FC200／弁体 FC200／弁箱付き弁座・弁体付き弁座 CAC406／ヒンジピン C3771／アーム SCS13A／ジスクナット SS400／弁体ボルト S25C／プラグ SS400／ガスケット（ふた） 膨張黒鉛シート |
| 要部材質 | CAC406（青銅鋳物） |
商品の特徴
弁箱・ふたにFC200（ねずみ鋳鉄）を用いたJIS 10Kフランジ形のスイング逆止め弁（チャッキ弁）です。弁座には要部材としてCAC406（青銅鋳物）を採用しています。
ポンプ吐出側など、配管内の逆流を防止したい箇所に、工場・プラント設備、建築設備の配管まわりでご使用いただけます。
用途・取付上のご注意
最高許容圧力は流体により異なります。ご使用の流体・温度に適合するかご確認ください。配管フランジの規格（JIS 10K）・呼び径（6B）・面間（L=410mm）が適合することをご確認の上、ご注文ください。施工や取付方向はメーカーの取扱説明書に従ってください。
10FCO サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| 10FCO 40A | L=190mm | |
| 10FCO 50A | L=200mm | |
| 10FCO 65A | L=220mm | |
| 10FCO 80A | L=240mm | |
| 10FCO 100A | L=290mm | |
| 10FCO 125A | L=360mm | |
| 10FCO 150A（このページ） | L=410mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. 10FCO 150Aの面間（寸法）は？
- A. 面間はL=410mmです。接続はです。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は静流水（120℃以下）1.4MPa／油・脈動水・空気（120℃以下）1.0MPa／飽和蒸気 0.7MPa／ガス（120℃以下、可燃性・毒性以外）0.2MPaです。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
