説明

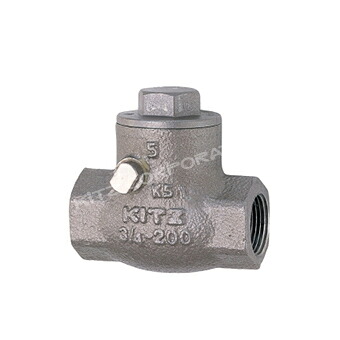

KITZ（キッツ）ステンレス鋼 スイングチャッキバルブ UO 40A（1-1/2B）ねじ込み形
スイングチャッキバルブ（スイング逆止弁）は、弁体（ジスク）がヒンジピンを支点に開閉し、流体が逆方向に流れるのを防ぐバルブです。この商品はKITZ（キッツ）のステンレス鋼製10Kスイングチャッキバルブ「UO」（Bシリーズ）で、呼び径40A・ねじ込み形・面間120mmです。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 製品記号 | UO（Bシリーズ） |
| 形式 | 10K スイングチャッキバルブ |
| 呼び径 | 40A（1-1/2B） |
| 接続 | ねじ込み形 |
| 面間 | L=120mm |
| 高さ | H=72mm |
| ボデー | A351 Gr. CF8／SCS13A（ステンレス鋼鋳鋼） |
| キャップ | 304SS |
| ジスク | A351 Gr. CF8／SCS13A |
| ヒンジピン | 304SS |
| プラグ | 304SS |
| 呼び圧力 | 10K |
KITZ UOの特長
- ボデー・ジスクにステンレス鋼鋳鋼（SCS13A）、キャップ・ヒンジピン・プラグに304SSを使用したステンレス鋼製の逆止弁です。
- RoHS指令相当製品です（メーカーカタログより）。
- より耐食性が必要な場合は、316系材料のUOMもメーカーにあります。
KITZ UO サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 L | 高さ H |
|---|---|---|---|
| KITZ UO 15A | ねじ込み形 | 65 | 45 |
| KITZ UO 20A | ねじ込み形 | 80 | 55 |
| KITZ UO 25A | ねじ込み形 | 90 | 61 |
| KITZ UO 32A | ねじ込み形 | 105 | 71 |
| UO 40A（このページ） | ねじ込み形 | 120 | 72 |
| KITZ UO 50A | ねじ込み形 | 140 | 81 |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 使用圧力・温度などの条件がご不明な場合は、ご注文前にお問い合わせください。
- 配管の呼び径（1-1/2B）・面間（L=120mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. UO 40Aの面間（寸法）は？
- A. 面間はL=120mm、高さはH=72mmです。接続はねじ込み形です。同じ40Aのステンレス製ゲートバルブはKITZ UEL 40Aをご覧ください。
- Q. UOとUOMの違いは？
- A. UOはボデー・ジスクがSCS13A（A351 Gr. CF8）、キャップ等が304SSです。UOMはボデー・ジスクがSCS14A（A351 Gr. CF8M）、キャップ等が316SSです。UOMをご希望の場合はお問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-4018）またはお問い合わせからお気軽にどうぞ。
