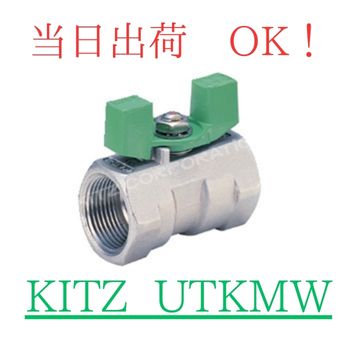

KITZ（キッツ）600型 ステンレス鋼ボールバルブ UTKMW 25A（1B）ねじ込み形
ボールバルブは、穴の開いたボール（球体）を90度回転させて流路を開閉するバルブで、レバー（またはハンドル）の操作だけで素早く開閉できます。この商品はKITZ（キッツ）の600型ステンレス鋼ボールバルブ「UTKMW」（レデューストボア形・蝶形ハンドル）で、呼び径25A・ねじ込み形・面間71mmです。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 製品記号 | UTKMW |
| 形式 | 600型 ステンレス鋼ボールバルブ（レデューストボア形・蝶形ハンドル） |
| 呼び径 | 25A（1B） |
| 接続 | ねじ込み形（ねじ規格 JIS B0203） |
| 面間 | L=71mm（KITZ標準） |
| ボア径 | 16mm |
| 高さ | H=41mm |
| ハンドル寸法 | D=69mm |
| ボデー | SCS14A（SUS316相当、ロストワックス精密鋳造品） |
| ステム | 316SS |
| ボール | 316SS |
| ボールシート・パッキン | グラスファイバー入りPTFE |
| ハンドル | 亜鉛合金ダイカスト |
| 最高使用圧力 | 4.12MPa（600型） |
| 使用温度範囲 | −30〜230℃（温度が高くなるほど使用できる圧力は下がり、230℃で0MPa） |
KITZ UTKMWの特長
- ボデーはロストワックス精密鋳造のSCS14A（SUS316相当）です。
- ボールシート・パッキンにグラスファイバー入りPTFEを使用しています。
- レデューストボア形のコンパクトな600型ボールバルブです。RoHS指令相当品です（メーカーカタログより）。
- 蝶形ハンドルのため、ハンドルの回転スペースが限られる場所でも使用できます。
UTK・UTKM・UTKW・UTKMWの違い（KITZ 600型 ステンレス鋼ボールバルブ）
| 製品記号 | ボデー | ステム／ボール | ハンドル | 当店取扱いサイズ |
|---|---|---|---|---|
| UTK | SCS13A | 316SS（ステム3/4B以上・ボール1/2B以上は304SS） | レバー（ステンレス鋼） | 8A〜50A |
| UTKM | SCS14A | 316SS | レバー（ステンレス鋼・緑） | 8A〜50A |
| UTKW | SCS13A | 316SS（ステム3/4B以上・ボール1/2B以上は304SS） | 蝶形（亜鉛合金ダイカスト・赤） | 8A〜25A |
| UTKMW | SCS14A | 316SS | 蝶形（亜鉛合金ダイカスト） | 8A〜25A |
ボールシート・パッキンはいずれもグラスファイバー入りPTFEです。蝶形ハンドルはハンドルの回転スペースが限られる場所に向いています。
KITZ UTKMW サイズ別寸法一覧（当店取扱い）
| 呼び径 | ボア径 | 面間 L | 高さ H | ハンドル D |
|---|---|---|---|---|
| KITZ UTKMW 8A | 4.5 | 39 | 24 | 35 |
| KITZ UTKMW 10A | 6.8 | 44 | 29 | 40 |
| KITZ UTKMW 15A | 9.2 | 56.5 | 34 | 55 |
| KITZ UTKMW 20A | 12.5 | 59 | 37 | 55 |
| UTKMW 25A（このページ） | 16 | 71 | 41 | 69 |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- レデューストボア形のため、ボア径（16mm）は呼び径より小さくなります。
- 最高使用圧力は4.12MPaで、温度が高くなるほど使用できる圧力は下がり、230℃で0MPaになります（メーカーの圧力／温度範囲図より）。高温でご使用の場合は事前にお問い合わせください。
- 高圧ガスでご使用の場合、最低使用温度は0℃となります（メーカーカタログより）。
- 配管の呼び径（1B）・面間（L=71mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. UTKMW 25Aの面間（寸法）は？
- A. 面間はL=71mm、ボア径は16mm、高さはH=41mmです。接続はねじ込み形（JIS B0203）です。
- Q. 同じサイズで材質やハンドルの違うものは？
- A. 同じ25Aで、UTK 25A・UTKM 25A・UTKW 25Aも取り扱っています。違いは上の比較表をご覧ください。
- Q. 使用できる圧力・温度は？
- A. 600型で、最高使用圧力は4.12MPa、使用温度範囲は−30〜230℃です。温度が高くなるほど使用できる圧力は下がり、230℃で0MPaになります（メーカーの圧力／温度範囲図より）。高温でのご使用はお問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
