説明

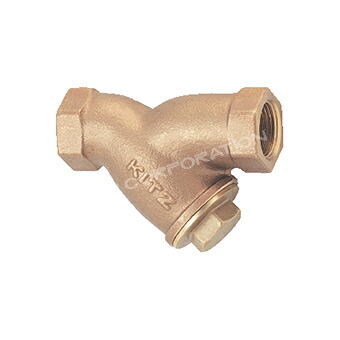

KITZ（キッツ）青銅製Y形ストレーナー Y 20A（3/4B）ねじ込み形
Y形ストレーナー（Yストレーナー）は、配管中のゴミや錆・砂などの異物をスクリーンでこし取り、下流側のバルブや機器を保護するための機器です。この商品はKITZ（キッツ）の150型（10K）青銅製Y形ストレーナー「Y」で、呼び径20A・ねじ込み形・面間100mmです。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 製品記号 | Y |
| 形式 | 150型（10K）青銅製Y形ストレーナー |
| 呼び径 | 20A（3/4B） |
| 接続 | ねじ込み形 |
| 面間 | L=100mm |
| 高さ | H=57mm／H1=83mm |
| 材質 | ボデー CAC／キャップ C3771／スクリーン 304SS／ガスケット 非石綿シートガスケット |
| スクリーン | 60°千鳥抜きステンレス打抜板（1.4φ×2.4P×0.3t） |
| 最高許容圧力 | −29〜120℃の清流水：1.6MPa |
| 飽和蒸気 | 1.0MPa（2B以下）※特注品対応（ガスケット材質の変更が必要） |
KITZ Yの特長
- 本体は青銅（CAC）製、キャップは黄銅（C3771）製の汎用Y形ストレーナーです。
- スクリーンは60°千鳥抜きのステンレス（304SS）打抜板です。
- −29〜120℃の清流水で最高許容圧力1.6MPa（2B以下）です。
Y形ストレーナーの比較（当店取扱い・ねじ込み形とフランジ形）
| 項目 | VENN KY4-G2 | VENN KY6-G2 | KITZ Y |
|---|---|---|---|
| 接続 | ねじ込み形（JIS Rcねじ） | JIS 10K RFフランジ | ねじ込み形 |
| 本体材質 | FC（鋳鉄） | FC（鋳鉄） | CAC（青銅） |
| スクリーン | SUSネット 60メッシュ | SUSネット 60メッシュ | 304SS 打抜板（60°千鳥抜き） |
| 適用流体 | 蒸気・気体・液体 | 蒸気・気体・液体 | 清流水（飽和蒸気は特注品） |
| 圧力・温度 | 1.0MPa以下・184℃以下 | 1.0MPa以下・184℃以下 | −29〜120℃の清流水 1.6MPa（2B以下） |
| 当店取扱いサイズ | 15A〜50A | 15A〜80A | 10A〜50A |
KITZ Y サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 L | H | H1 |
|---|---|---|---|---|
| KITZ Y 10A | ねじ込み形 | 70 | 43 | 61 |
| KITZ Y 15A | ねじ込み形 | 80 | 48 | 68 |
| Y 20A（このページ） | ねじ込み形 | 100 | 57 | 83 |
| KITZ Y 25A | ねじ込み形 | 115 | 70 | 105 |
| KITZ Y 32A | ねじ込み形 | 135 | 82 | 124 |
| KITZ Y 40A | ねじ込み形 | 160 | 98 | 149 |
| KITZ Y 50A | ねじ込み形 | 195 | 121 | 188 |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 飽和蒸気で使用する場合は特注品対応となり、ガスケット材質の変更が必要です（メーカーカタログより）。蒸気配管へのご使用は事前にお問い合わせください。
- 給水用には、鉛の浸出性能基準適合品「YNK」（メーカー品）をご使用ください。
- 最高許容圧力（−29〜120℃の清流水 1.6MPa）を超える条件ではご使用いただけません。
- 配管の呼び径（3/4B）・面間（L=100mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. KITZ Y 20Aの面間（寸法）は？
- A. 面間はL=100mm、高さはH=57mm／H1=83mmです。接続はねじ込み形です。鋳鉄製で蒸気にも使えるねじ込み形ならVENN KY4-G2 20Aもあります。
- Q. 蒸気配管に使えますか？
- A. 飽和蒸気（1.0MPa、2B以下）で使用する場合は、ガスケット材質を変更した特注品対応となります（メーカーカタログより）。蒸気用途の場合はお問い合わせください。
- Q. 給水（飲料水）配管に使えますか？
- A. 給水用には鉛の浸出性能基準適合品「YNK」をご使用ください（メーカー品）。ご希望の場合はお問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
