説明

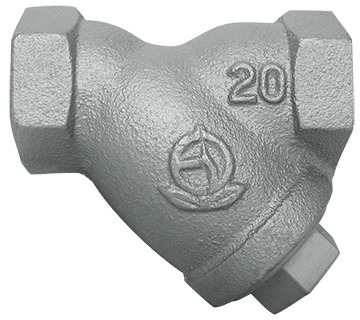

VENN（ベン）Y形ストレーナー KY4-G2 25A（1B）ねじ込み形
Y形ストレーナー（Yストレーナー）は、配管中のゴミや異物をネット（スクリーン）でこし取り、下流側のバルブ・減圧弁・スチームトラップ・電磁弁などの機器を保護するための機器です。この商品はVENN（ベン）のKY4-G2（KY-4型、60メッシュ）で、呼び径25A・ねじ込み形・面間110mmです。
商品仕様
| メーカー | VENN（ベン） |
|---|---|
| 型番 | KY4-G2（網目 60メッシュ） |
| 形式 | Y形ストレーナー（KY-4型） |
| 呼び径 | 25A（1B） |
| 接続 | ねじ込み形（JIS Rcねじ） |
| 面間 | L=110mm |
| 高さ | H=78mm |
| 質量 | 1.4kg |
| 材質 | 本体 FC（鋳鉄）／ネット SUS |
| 網目 | 60メッシュ |
| 適用流体 | 蒸気・気体・液体 |
| 適用圧力 | 1.0MPa以下 |
| 流体温度 | 184℃以下 |
| 許容差圧 | 0.1MPa以下 |
KY4-G2の特長
- 蒸気・気体・液体のいずれにも使用できる、FC（鋳鉄）製の標準品のY形ストレーナーです。
- ネットはSUS（ステンレス）製・60メッシュです。メーカーでは40・80・100メッシュも製作しています（別製品記号）。
- ねじ込み形（JIS Rcねじ）接続で、配管中のゴミや錆などから下流側の機器を守ります。
Y形ストレーナーの比較（当店取扱い・ねじ込み形とフランジ形）
| 項目 | VENN KY4-G2 | VENN KY6-G2 | KITZ Y |
|---|---|---|---|
| 接続 | ねじ込み形（JIS Rcねじ） | JIS 10K RFフランジ | ねじ込み形 |
| 本体材質 | FC（鋳鉄） | FC（鋳鉄） | CAC（青銅） |
| スクリーン | SUSネット 60メッシュ | SUSネット 60メッシュ | 304SS 打抜板（60°千鳥抜き） |
| 適用流体 | 蒸気・気体・液体 | 蒸気・気体・液体 | 清流水（飽和蒸気は特注品） |
| 圧力・温度 | 1.0MPa以下・184℃以下 | 1.0MPa以下・184℃以下 | −29〜120℃の清流水 1.6MPa（2B以下） |
| 当店取扱いサイズ | 15A〜50A | 15A〜80A | 10A〜50A |
VENN KY4-G2 サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 L | 高さ H | 質量 |
|---|---|---|---|---|
| KY4-G2 15A | ねじ込み形 | 75 | 55 | 0.6kg |
| KY4-G2 20A | ねじ込み形 | 90 | 67 | 0.9kg |
| KY4-G2 25A（このページ） | ねじ込み形 | 110 | 78 | 1.4kg |
| KY4-G2 32A | ねじ込み形 | 135 | 97 | 2.3kg |
| KY4-G2 40A | ねじ込み形 | 150 | 112 | 3.5kg |
| KY4-G2 50A | ねじ込み形 | 170 | 125 | 4.7kg |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 差圧が0.1MPaを超えるとネットが破損するおそれがあります。0.1MPaを超えないようネットを清掃してください。
- 適用圧力（1.0MPa以下）・流体温度（184℃以下）の仕様を超える環境ではご使用いただけません。
- 給水装置に使用する場合は、水道法性能基準適合品のKY-4N型（青銅製）をご使用ください（メーカー品・お問い合わせください）。
- 国土交通省仕様の網目は、水用は40メッシュ以上、蒸気用および電磁弁の前に設ける場合は80メッシュ以上（気体用は80メッシュ推奨）です。用途に合わせてお選びください。
- 配管の接続（ねじ込み形（JIS Rcねじ））・呼び径（1B）・面間（L=110mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. KY4-G2 25Aの面間（寸法）は？
- A. 面間はL=110mm、高さはH=78mmです。接続はねじ込み形（JIS Rcねじ）です。同じ25AのKY6-G2はVENN KY6-G2 25Aをご覧ください。青銅製のねじ込み形ならKITZ Y 25Aもあります。
- Q. 蒸気配管に使えますか？
- A. 適用流体は蒸気・気体・液体で、適用圧力1.0MPa以下・流体温度184℃以下でご使用いただけます。なお国土交通省仕様では蒸気用の網目は80メッシュ以上とされています（本品は60メッシュ）。
- Q. 水道（給水装置）に使えますか？
- A. 給水装置には、水道法性能基準適合品のKY-4N型（青銅製）をご使用ください。ご希望の場合はお問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-4018）またはお問い合わせからお気軽にどうぞ。
