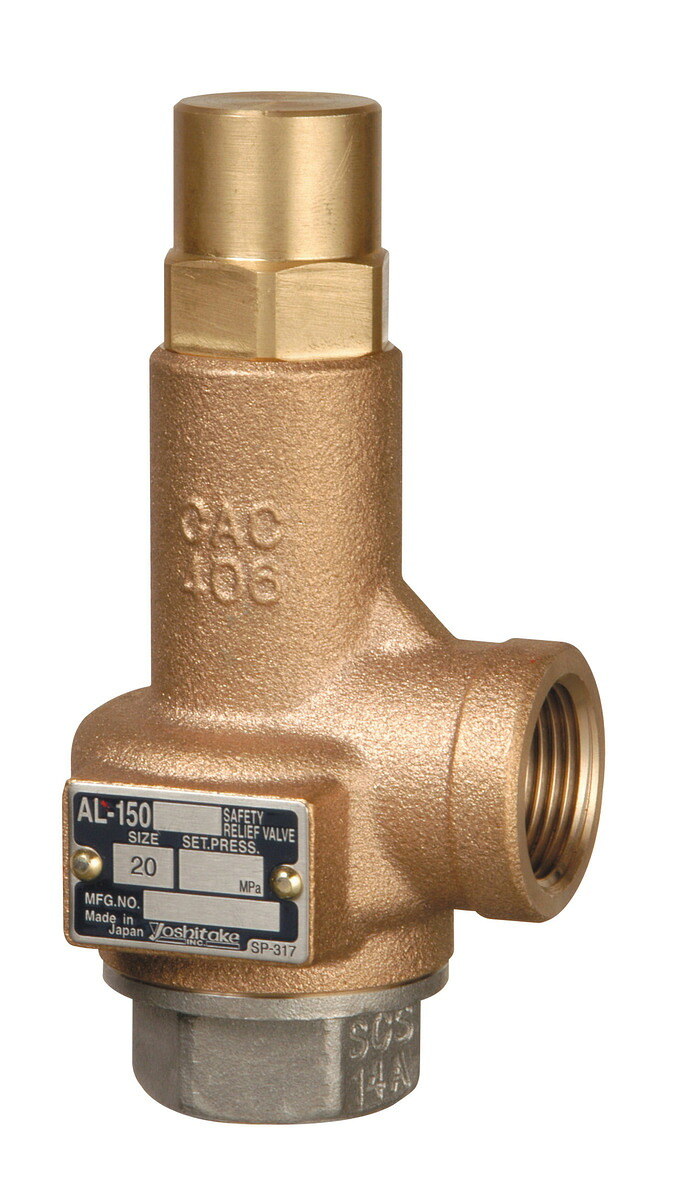

ヨシタケ 安全弁（安全リリーフ弁）AL-150 設定圧力0.5MPa 20A（3/4B）
ヨシタケ AL-150は、蒸気・空気・冷温水・油などに使える密閉形・揚程式の安全リリーフ弁です。配管や圧力容器の圧力が設定圧力を超えたときに作動し、過剰な圧力を逃がします。本品は設定圧力0.5MPa、呼び径20A（Rc3/4ねじ込み）です。
商品仕様
| メーカー | ヨシタケ（VALVEXブランド） |
|---|---|
| 型番 | AL-150（安全リリーフ弁） |
| 設定圧力 | 0.5MPa |
| 適用圧力（AL-150） | 0.05～1.0MPa |
| サイズ／呼び径 | 20A（3/4B） |
| 接続規格 | JIS Rc（Rc3/4）ねじ込み形 |
| 構造 | 揚程式・密閉形 |
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 |
| 適用温度 | 5～220℃（水・油等の液体の場合は最高150℃） |
| 材質 | ばね箱 青銅／弁体・弁座 ステンレス鋼（SCS14A）／調節ばね ステンレス鋼 |
| 寸法 | D=21mm／L=38mm／H1=43mm／H=128.5mm |
| 吹出し面積 | 34.6mm² |
| 質量 | 0.8kg |
吹出し量の目安（設定圧力0.5MPa・呼び径20A）
| 蒸気（飽和温度） | 104 kg/h（圧力容器構造規格） |
|---|---|
| 空気（20℃） | 169 kg/h（圧力容器構造規格） |
| 水（アキュームレーション25%） | 2.6 m³/h（メーカー社内規定） |
※メーカーカタログの呼び径選定数値表より。呼び径の選定は、必要な吹出し量に余裕を見てご検討ください。
AL-150の特長
- 蒸気・空気・水・油などの流体に対応する万能タイプです。
- 圧力区分を細分化し、超精密仕上げにより高い性能を追求しています。
- 要部（弁体・弁座）や調節ばねはステンレス製。要部には耐食性に優れたSCS14A（SUS316相当）を使用しています。
- 要部にソフトシート（Oリング）を採用しており、弁座の気密性に優れています。
- 密閉形構造のため、外部に流体が漏れません。
減圧弁の二次側に警報用として取り付ける場合の設定圧力の目安
蒸気用減圧弁の二次側に、警報用の安全弁を取り付けるケースがあります。ヨシタケの減圧弁カタログには、減圧弁の設定圧力に対する安全弁の設定圧力の目安が次のように記載されています。
| 減圧弁の設定圧力 | 安全弁の設定圧力（目安） |
|---|---|
| 0.1MPa以下 | 減圧弁の設定圧力＋0.05MPa以上 |
| 0.1MPaを超え0.4MPa以下 | 減圧弁の設定圧力＋0.08MPa以上 |
| 0.4MPaを超え0.6MPa以下 | 減圧弁の設定圧力＋0.1MPa以上 |
| 0.6MPaを超え0.8MPa以下 | 減圧弁の設定圧力＋0.12MPa以上 |
| 0.8MPaを超える場合 | 減圧弁の設定圧力＋15% |
警報用として取り付ける場合の排出能力は、法規的な規制がないため、目安として減圧弁の最大流量の10%程度の吹出し量を有するものを選定するようメーカーは案内しています。蒸気用減圧弁は減圧弁の商品一覧からお選びいただけます。
選定・取付上のご注意
- 本品は設定圧力0.5MPaの製品です。ご使用条件に合った設定圧力かご確認ください。
- 冷温水で使用する場合、メーカーはAL-150Tを推奨しています。
- 水・油等の液体の場合、最高温度は150℃です。
- 接続はRc3/4（JIS Rc 管用テーパめねじ）です。配管の呼び径（3/4B）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. 蒸気以外の流体にも使えますか？
- A. 蒸気・空気・冷温水・油・その他非危険流体に使用できます（冷温水の場合はメーカー推奨のAL-150Tもご検討ください）。
- Q. 作動したときに流体が外に漏れますか？
- A. AL-150は密閉形構造のため、外部に流体は漏れません。
- Q. 他の設定圧力・サイズはありますか？
- A. 当店では下記のAL-150を取り扱っています。掲載のない設定圧力・サイズはお問い合わせください。
ヨシタケ AL-150 取扱いラインアップ
- ヨシタケ 安全弁 AL-150 設定圧力0.3MPa 20A
- AL-150 設定圧力0.5MPa 20A（このページの商品）
- ヨシタケ 安全弁 AL-150 設定圧力0.5MPa 25A
