バタフライバルブは、流体の流れを制御するための重要なバルブで、特に空気や液体の流れを調整するのに使用されます。しかし、バタフライバルブにはいくつかのタイプがあり、その選び方は非常に重要です。本記事では、バタフライバルブの種類や、ウォームギアやウェハー形の違いについて詳しく解説します。
1. バタフライバルブとは？
バタフライバルブは、円盤状のディスクを使用して流体の流れを制御するバルブです。流体の流れを閉じたり、開いたりするための装置で、通常、手動操作や電動操作によって調整されます。特徴的なのは、コンパクトな設計と、比較的少ない圧力損失で流体の制御ができる点です。
2. バタフライバルブの主要な構造
バタフライバルブは、以下の主要な部分で構成されています：
- ディスク（バタフライ）：流体の流れを遮断または開放する部分。
- ボディ：ディスクを囲み、バルブを固定する部分。
- アクチュエーター：バルブを操作するための装置。手動、電動、空気圧などがあります。
3. バタフライバルブの種類
バタフライバルブには、いくつかの異なるタイプがあります。特に、ウォームギアタイプとウェハー形の違いは、選定時に重要な要素となります。
4. ウォームギアタイプとウェハー形の違い

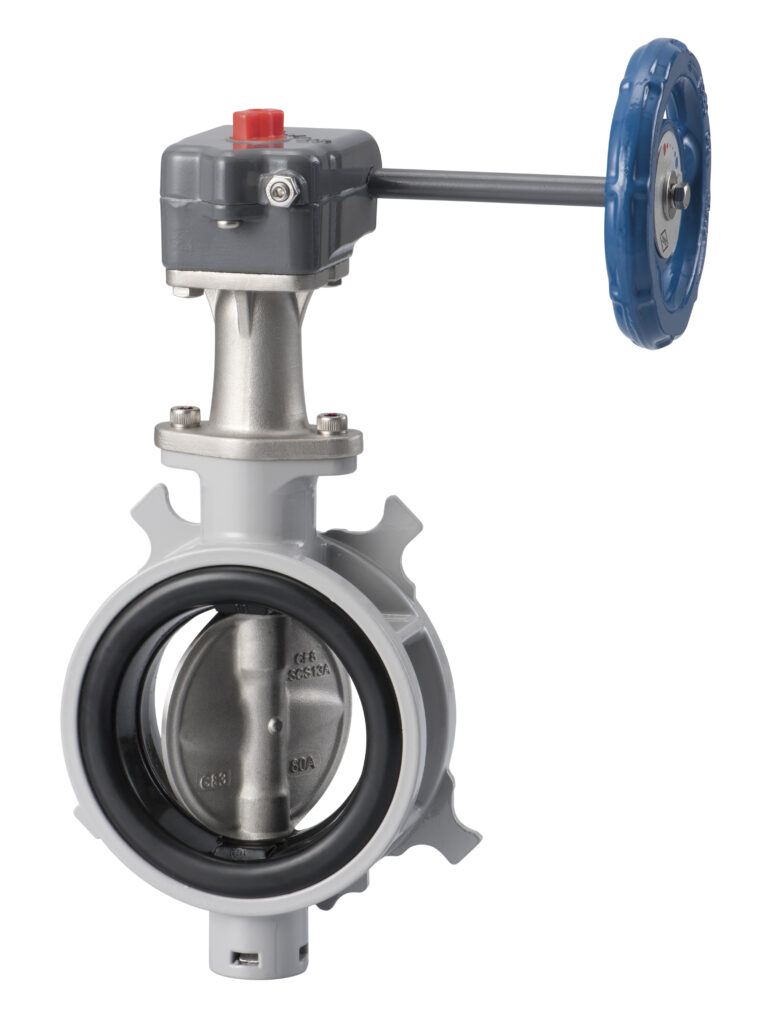

- ウォームギアタイプ： ウォームギアタイプのバタフライバルブは、ギアメカニズムを利用してバルブを操作します。ウォームギアは、手動操作の際にトルクが大きくなるため、操作がスムーズで確実です。このタイプは、バルブの操作が頻繁ではない場合や、高い耐久性が求められる場合に適しています。
- メリット：
- 高いトルクを必要としない精密な操作が可能操作が安定しており、閉鎖性が高い
- サイズや重量が大きくなる場合がある
- メンテナンスが比較的手間
- ウェハー形： ウェハー形バタフライバルブは、コンパクトで軽量な設計が特徴です。バルブのボディが非常に薄く、フランジタイプの接続に使用されます。ウェハー形は、スペースが限られている場所や軽量化が求められる場合に最適です。
- メリット：
- 軽量でコンパクトスペースの制約がある場所でも使用可能製造コストが比較的低い
- 高い圧力や温度には不向きな場合がある
- 特定の条件下での耐久性が劣る場合がある
5. バタフライバルブの選び方
バタフライバルブを選ぶ際には、以下の要素を考慮することが重要です：
- 使用環境：圧力や温度、流体の種類（腐食性など）に応じて適切な材料やタイプを選びます。
- バルブのサイズ：流量や設置スペースに合わせて、適切なサイズを選定します。
- 操作方法：手動、電動、空気圧など、操作方法に合わせてアクチュエーターを選択します。
- 耐久性とメンテナンス：長期的に使用する場合は、耐久性が高く、メンテナンスが簡単なタイプを選ぶことが重要です。
6. まとめ
バタフライバルブは、選定時にウォームギアタイプとウェハー形の違いを理解することが重要です。それぞれの特性を把握し、使用環境や必要な操作に適したバルブを選ぶことで、長期間の安定した運用が可能になります。
