Y形ストレーナーとは｜仕組み・構造とスクリーン・メッシュの違い、メッシュ数の選び方と型式比較

Y形ストレーナー（Yスト）は、配管の中のゴミ・さび・スケールなどを網（スクリーン）でこし取り、下流のバルブや機器を守るための部品です。この記事では、設備担当者・施工業者の方向けに、Y形ストレーナーの仕組みと構造、スクリーンとメッシュの違い、メッシュ数の選び方（国土交通省仕様の目安）、清掃・交換の注意、選び方を、KITZ・東洋バルヴ・ベン（VENN）・ヨシタケのカタログをもとにまとめました。当店で扱っている6型式の比較表も載せています。

Y形ストレーナーとは：仕組みと構造

Y形ストレーナーは、本体を横から見るとアルファベットの「Y」のような形をしていることから、この名前で呼ばれます。現場では「Yスト」「ワイスト」とも呼ばれます。配管に入り込んだゴミ・さび・溶接のスパッタなどをこし取り、下流のバルブ・スチームトラップ・減圧弁・電磁弁・ポンプなどの詰まりや故障を防ぎます。ヨシタケのカタログでは SY-5 を「各種パイプラインの防塵用として幅広く使用されています」と紹介しています。

本体の中には筒状のスクリーンが斜めに入っていて、入口から入った流体はスクリーンを通って出口へ流れます。ゴミはスクリーンの中に残るので、ときどきキャップ（ふた）を外してスクリーンを取り出し、清掃します。

主な部品

• 本体（ボデー）：青銅・鋳鉄・球状黒鉛鋳鉄・ステンレスなど
• スクリーン：ステンレス製の多孔板（打抜板）や金網。ゴミをこし取る部分
• キャップ：スクリーンを出し入れするふた。ガスケットやOリングでシールします
• プラグ：型式によってはキャップに付いています（ヨシタケ SY-5 は40A〜50Aに付き、10A〜32Aはプラグ付きも製作）

スクリーンとメッシュの違い

「スクリーン」はゴミをこし取る部品全体の名前で、その目の細かさの表し方として「メッシュ」があります。東洋バルヴのカタログ（13頁「ストレーナのスクリーンについて」）では、次のように説明されています。

スクリーンの種類	目の細かさの表し方
金網（平織りの金網）	メッシュ：1インチ（25.4mm）の間にある網目の数。数が大きいほど目が細かい。ただし同じメッシュでも線の太さが違う金網があり、その場合は開口面積が違う
多孔板（板に穴をあけたもの・打抜板）	穴径×ピッチ（d×P）。多孔板の場合はメッシュは使わない

当店で扱っている型式のスクリーンは、カタログでは次のとおりです。

• KITZ Y：60°千鳥抜きのステンレス打抜板（3/8〜3/4B は 1.4φ×2.4P×0.3t、1〜2B は 1.4φ×2.4P×0.4t）
• ヨシタケ SY-5・SY-40：こし筒（多孔板）φ2.5-4P と、こし網 標準80メッシュの組み合わせ
• 東洋バルヴ UT-N：多孔板の内側に40メッシュの金網を溶接した構造。多孔板が金網の補強材の役目をし、こし能力を上げると同時にスクリーンの強度を高めている
• ベン KY4-G2・KY6-G2：SUS（ステンレス）のネット、60メッシュ

メッシュ数の選び方と規格の目安

ベン（VENN）のカタログ（129・131頁）には、国土交通省仕様の網目の目安が次のように書かれています。

用途	網目の目安（国土交通省仕様）
水用	40メッシュ以上
蒸気用・電磁弁の前に設ける場合	80メッシュ以上
気体用	80メッシュを推奨

スチームトラップの入口側に付けるストレーナについても、ベンのバイパス付スチームトラップ ATB-5 のカタログに「トラップの入口側には必ず、ストレーナを設けてください。網目は、国土交通省仕様に基づき、80メッシュを推奨します」とあります（詳しくはスチームトラップの詰まりの原因と対策）。

メッシュ数を指定できる型式

• ベン KY4-G□：□に網目の記号が入り、1＝40、2＝60、3＝80、4＝100メッシュ。当店の KY4-G2 は60メッシュ
• ベン KY6-G□：KY6-G2（60メッシュ）が標準品、KY6-G1・G3・G4（40・80・100メッシュ）もある
• ヨシタケ SY-5・SY-40：標準80メッシュ。指定により、こし網20〜100メッシュも製作
• 東洋バルヴ UT-N：標準40メッシュ。要望により200メッシュまでの金網を内張りしたスクリーンも納入

当店に掲載していないメッシュ数のものが必要な場合は、お問い合わせください。

清掃・スクリーン交換の注意

• 差圧に注意：ベンのカタログでは、許容差圧は0.1MPa以下で、「差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください」とあります。網目が細かいほど詰まりやすいので、定期的に清掃します
• 純正品を使う：ヨシタケのカタログでは「ガスケット、スクリーンは弊社のものをご利用ください」とあります。スクリーンやガスケットを交換するときは、同じメーカーの部品を使います
• 清掃・交換は圧力を抜いてから：キャップを外すときは、前後の弁を閉めて内部の圧力を抜き、温度が下がってから行います

選び方：流体・圧力・接続・材質

1. 流体と温度：蒸気・空気・水・油のどれに使うか。冷温水用には別の型式を推奨しているメーカーもあります（ヨシタケ SY-5 は冷温水には SY-6 を推奨）。給水装置にはベンは水道法性能基準適合品（KY-4N型・KY-6CN型）を案内しています
2. 圧力：使用圧力がストレーナの最高圧力以内か（下の比較表）
3. 接続と面間：ねじ込み形かフランジ形か。交換のときは面間を合わせます
4. 網目：用途に合ったメッシュ数（上の目安）
5. 材質：本体は青銅・鋳鉄・球状黒鉛鋳鉄・ステンレスなど。流体や設置場所に合わせて選びます

当店で扱っている6型式の比較

数値は各メーカーのカタログの値です。呼び径をクリックすると商品ページへ移動します。

KITZ Y を飽和蒸気に使う場合は、カタログでは特注品対応（ガスケット材質を変更）となっています。蒸気用には、ヨシタケ SY-5・SY-40、ベン KY4-G2・KY6-G2、東洋バルヴ UT-N が使えます。蒸気配管のほかのバルブは蒸気用バルブの種類と選び方、スチームトラップの基本はスチームトラップとはで説明しています。

よくある質問

Q. Y形ストレーナーとは何ですか？

A. 配管の中のゴミ・さび・スケールなどをスクリーンでこし取り、下流のバルブや機器を守る部品です。形がアルファベットの「Y」に似ていることから、こう呼ばれます。

Q. メッシュとは何ですか？

A. 金網の目の細かさの単位で、1インチ（25.4mm）の間にある網目の数です。数が大きいほど目が細かくなります（東洋バルヴのカタログ）。

Q. 蒸気には何メッシュを使いますか？

A. ベンのカタログに載っている国土交通省仕様では、蒸気用と電磁弁の前に設ける場合は80メッシュ以上です。ヨシタケ SY-5・SY-40 は標準で80メッシュです。

Q. スクリーンとメッシュの違いは？

A. スクリーンはゴミをこし取る部品全体の名前で、金網の場合はその目の細かさを「メッシュ」で表します。板に穴をあけた多孔板の場合は「穴径×ピッチ」で表します。

Q. どのくらいで清掃すればよいですか？

A. 使用条件によって変わります。ベンのカタログでは、前後の差圧が0.1MPaを超えるとネットが破損するおそれがあるため、超えないよう清掃するよう書かれています。

この記事で紹介した商品

• ヨシタケ SY-5（Y形ストレーナ・ねじ込み形・80メッシュ）：SY-5-10A・SY-5-15A・SY-5-20A・SY-5-25A・SY-5-32A・SY-5-40A・SY-5-50A

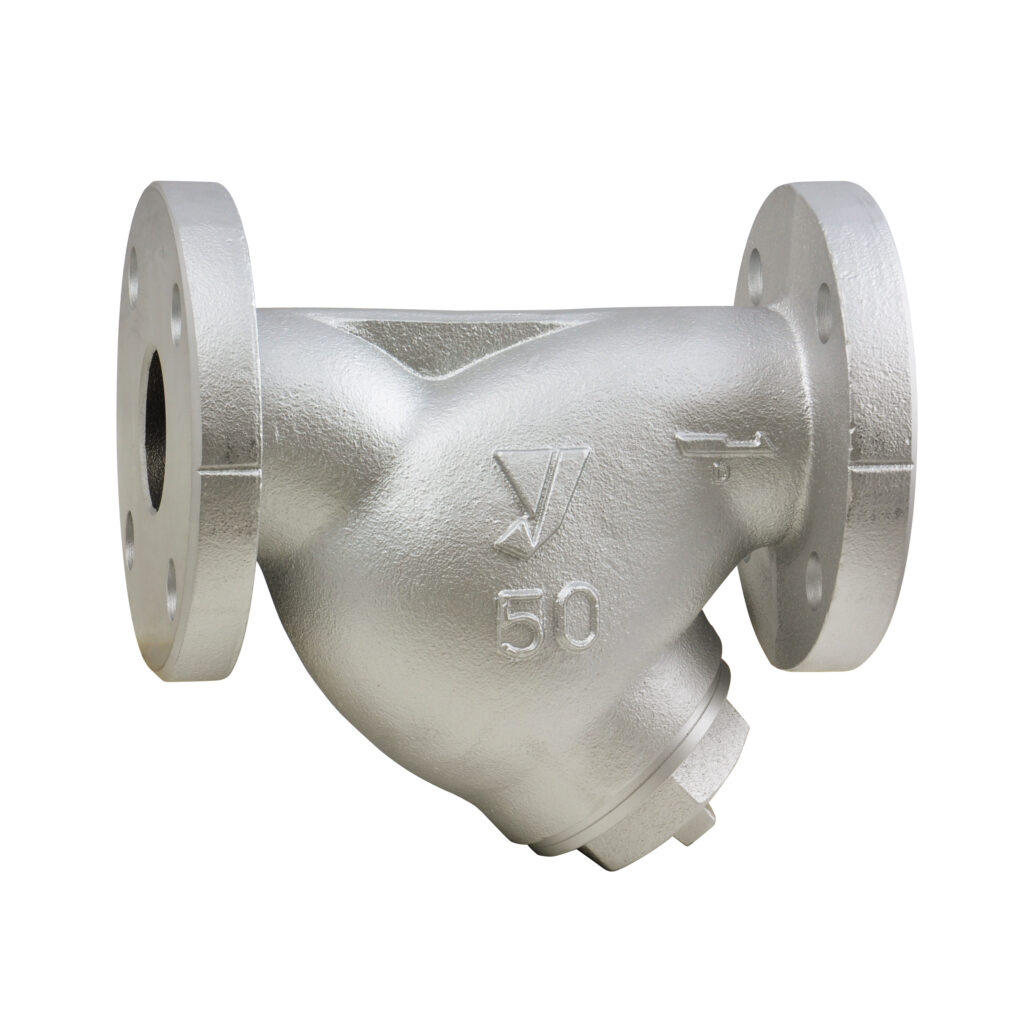

• ヨシタケ SY-40（Y形ストレーナ・10K フランジ形・80メッシュ）：SY-40-20A・SY-40-25A・SY-40-40A・SY-40-50A・SY-40-65A・SY-40-80A・SY-40-100A
• ベン KY4-G2（Y形ストレーナ・ねじ込み形・60メッシュ）：KY4-G2-15A・KY4-G2-20A・KY4-G2-25A・KY4-G2-32A・KY4-G2-40A・KY4-G2-50A
• ベン KY6-G2（Y形ストレーナ・10K フランジ形・60メッシュ）：KY6-G2-15A・KY6-G2-20A・KY6-G2-25A・KY6-G2-40A・KY6-G2-50A・KY6-G2-65A・KY6-G2-80A・KY6-G2-100A
• 東洋バルヴ UT-N（ステンレス Y形ストレーナ・40メッシュ）：UT-N-20A・UT-N-25A・UT-N-32A・UT-N-40A・UT-N-50A
• KITZ Y（青銅 Y形ストレーナ・150型）：Y-10A・Y-15A・Y-20A・Y-25A・Y-32A・Y-40A・Y-50A
