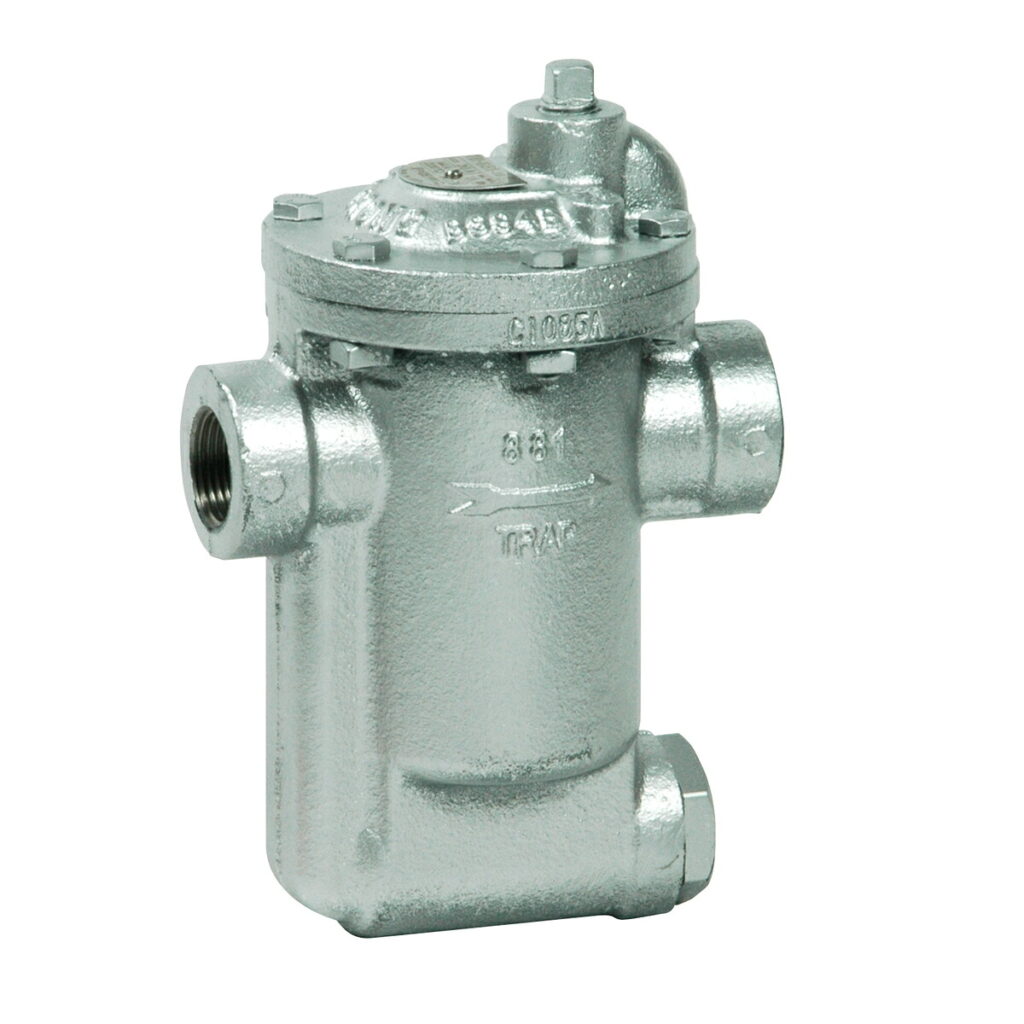

ヨシタケ TB-881-16は、株式会社ヨシタケのバケット式スチームトラップ「TB-800・880シリーズ」のうち、使用圧力1.6MPa以下に対応した高圧用の型式です。ねじ込み形（JIS Rcねじ）で、当店では呼び径25Aを扱っています。面間はL=134mm、使用温度220℃です。
この記事では、型番「TB-881-16」で交換品や仕様をお探しの方向けに、ヨシタケ TB-881-16の仕様・面間・TB-880-10との違い・ストレーナの付け方をまとめました。
ヨシタケ TB-881-16とは？特長と用途
バケット式は、本体の中のバケット（おけ）がドレンと蒸気の量に応じて浮き沈みし、弁を開閉するメカニカル式のスチームトラップです。TB-881-16には、次の特長があります。
- フリーフローティングレバー方式・球状バルブなどの独自の内部構造で、耐久性と作動の確実さを高めている
- 間欠的に作動してドレンを排出するため、熱交換器の内面にたまった空気の層を取り除き、熱効率の向上につながる
- 同じシリーズのTB-880（1.05MPa以下）より高い、1.6MPa以下の蒸気ラインに使える
ヨシタケ TB-881-16の仕様
| 項目 | 仕様 |
|---|---|
| 形式 | バケット式 |
| 接続 | JIS Rcねじ（ねじ込み形） |
| 呼び径（当店の取扱い） | 25A |
| 材質 | 本体：ねずみ鋳鉄／弁体・弁座：焼入れクローム鋼／バケット：ステンレス鋼 |
| 適用流体 | 蒸気ドレン |
| 使用圧力 | 1.6MPa以下（最高作動圧力差はオリフィスサイズにより異なる） |
| 使用温度 | 220℃ |
| ストレーナ | 内蔵していない（入口側に別途必要） |
TB-881-16の面間・質量
| 型番・面間 | 接続 | 質量 |
|---|---|---|
| TB-881-16-25A L=134mm |
Rc1 | 2.9kg |
型番をクリックすると商品ページへ移動します。寸法・質量はヨシタケのカタログによります。15A・20Aなど、ほかのサイズはお問い合わせください。
TB-880-10（ストレーナ内蔵形）との違い
| 項目 | TB-881-16 | TB-880-10 |
|---|---|---|
| 使用圧力 | 1.6MPa以下 | 1.05MPa以下 |
| ストレーナ | なし | 内蔵 |
| 当店の呼び径 | 25A | 15A・20A |
| 面間 | 134mm | 127mm |
使用圧力が1.05MPa以下でストレーナ内蔵形を使いたい場合は、ヨシタケ TB-880-10もあります。
入口側にストレーナを付ける
TB-881-16はストレーナを内蔵していないため、配管の入口側にストレーナを設けて、配管内のゴミやスケールが弁に噛み込まないようにします。当店では、ヨシタケのY形ストレーナ SY-5-25A（ねじ込み形）などを扱っています。
選定と取り付けのポイント
- 使用圧力（1.6MPa以下）・使用温度（220℃）の範囲で使います。最高作動圧力差はオリフィスサイズで異なるため、今付いているトラップの銘板で型番を確認してください。
- 入口・出口の向き（ドレンの流れ方向）を間違えないようにし、取付姿勢は製品付属の取扱説明書に従ってください。
- 交換手順（縁切り・圧抜き・取り外し・試運転）は「スチームトラップの交換方法と取り付け手順」で図解しています。
よくある質問
Q. TB-881-16-25Aの面間は何mmですか？
A. L=134mmです。
Q. TB-881-16にストレーナは付いていますか？
A. 付いていません。入口側にストレーナを別に設けてください。ストレーナ内蔵形はTB-880です。
Q. 在庫や納期、まとめて購入する場合の見積もりは？
A. お電話（0545-61-5948）またはお問い合わせ・お見積もりフォームから、型番・サイズ・数量をお知らせください。
この記事で紹介した商品
- ヨシタケ TB-881-16-25A（バケット式・高圧用1.6MPa・面間134mm）
- ヨシタケ TB-880-10-15A（バケット式・ストレーナ内蔵・面間127mm）
- ヨシタケ Y形ストレーナ SY-5-25A（ねじ込み形）
今お使いのスチームトラップの銘板（型式・呼び径が書かれたプレート）の写真をお送りいただければ、交換品の選定をお手伝いします。お問い合わせ・お見積もりフォーム、またはお電話（0545-61-5948）でお気軽にご相談ください。
