スチームトラップは、蒸気配管にたまるドレン（凝縮水）だけを排出し、蒸気は逃がさないための自動弁です。故障したまま使い続けると、蒸気が素通りする「吹き放し」による燃料のムダや、ドレンが排出されない「詰まり」による加熱不良・ウォーターハンマーにつながります。

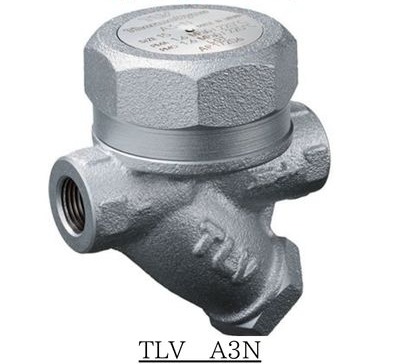

この記事では、工場・ボイラー設備の担当者の方向けに、スチームトラップの交換方法と取り付け手順を図解で解説します。売れ筋のねじ込み形（TLV A3N）とフランジ形（TLV AF3N）を例に、交換の準備から試運転、取付位置・取付方向の注意点、交換時期の目安までまとめました。
【安全上のご注意】スチームトラップまわりは高温・高圧の蒸気配管です。作業は蒸気設備の知識・経験がある方が行い、社内規定やボイラー管理責任者の指示に従ってください。判断に迷う場合は、無理をせず専門の配管業者にご相談ください。
スチームトラップの交換が必要なサイン
次のような症状がある場合は、スチームトラップの点検・交換を検討します。
| 症状 | 考えられる状態 | 影響 |
|---|---|---|
| 出口側から蒸気が連続して噴き出す | 吹き放し（弁が閉じない） | 蒸気の損失、燃料コストの増加 |
| ドレンがまったく出ない・装置が温まらない | 詰まり（弁が開かない、スクリーンの目詰まり） | 加熱不良、ドレンの滞留によるウォーターハンマー |
| 本体や接続部からの漏れ | ガスケットの劣化、ねじ部のシール不良 | 周囲への蒸気漏れ、やけどの危険 |
詰まりの原因と見分け方は、スチームトラップ 詰まりの原因を見抜く！原理を知ってトラブルを減らす5つのコツでも解説しています。
交換時期・交換頻度の考え方
スチームトラップの寿命は、使用圧力・ドレン量・配管内のさびや異物の量などの使用条件によって大きく変わるため、一律に「何年で交換」とは言えません。定期的に作動状態を点検し、上記のような不具合が見つかった時点で交換するのが基本です。蒸気を使う設備では、トラップの台数が多いほど、故障に気づかないまま蒸気をムダにしているケースもあるため、点検の周期を決めておくことをおすすめします。
本体ごと交換するか、内部部品を交換するか
TLV A3N・AF3Nは、メーカーのカタログで「弁・弁座などの摩耗部品はユニットで交換可能」とされています。配管から本体を取り外さずに摩耗部品だけを交換する方法もあるため、本体の状態や作業のしやすさに応じて選んでください。本記事では、本体ごと交換する手順を解説します。
交換前に確認すること
今ついているスチームトラップの型式・呼び径・接続方式
まず、本体の銘板（ネームプレート）や刻印で、メーカー・型式・呼び径（15A・20A・25Aなど）・接続方式（ねじ込み形／フランジ形）・使用圧力を確認します。同じ型式・同じ呼び径の製品に交換すれば、配管を加工せずに付け替えられます。
面間（L寸法）を必ず確認する
面間とは、トラップの入口側と出口側の接続面どうしの距離です。面間が同じ製品であれば配管をそのまま使えますが、面間が違う製品に替える場合は、配管の切断や延長などの加工が必要になります。
| 呼び径 | A3N（ねじ込み形）面間 | AF3N（フランジ形 JIS 10KFF）面間 |
|---|---|---|
| 15A（1/2B） | A3N-15A L=98mm |
AF3N-15A L=175mm |
| 20A（3/4B） | A3N-20A L=104mm |
AF3N-20A L=195mm |
| 25A（1B） | A3N-25A L=112mm |
AF3N-25A L=215mm |
| 32A（1-1/4B） | A3N-32A L=175mm |
AF3N-32A L=245mm |
| 40A（1-1/2B） | A3N-40A L=180mm |
AF3N-40A L=260mm |
| 50A（2B） | A3N-50A L=195mm |
AF3N-50A L=265mm |
※型番をクリックすると、各サイズの商品ページへ移動します。面間はTLVカタログの寸法表によります。
使用圧力・用途が合っているか
TLV A3N・AF3Nの使用圧力は0.03〜1.6MPa、最高使用温度は220℃です。蒸気主管やトレース、保温用ジャケットなど、温度コントロールを必要としない一般的な用途に適したディスク式スチームトラップです。細かな温度コントロールが必要な装置には、フリーフロート式などほかの方式が適している場合があります。現在お使いのトラップと方式が異なる製品に替える場合は、事前にご相談ください。

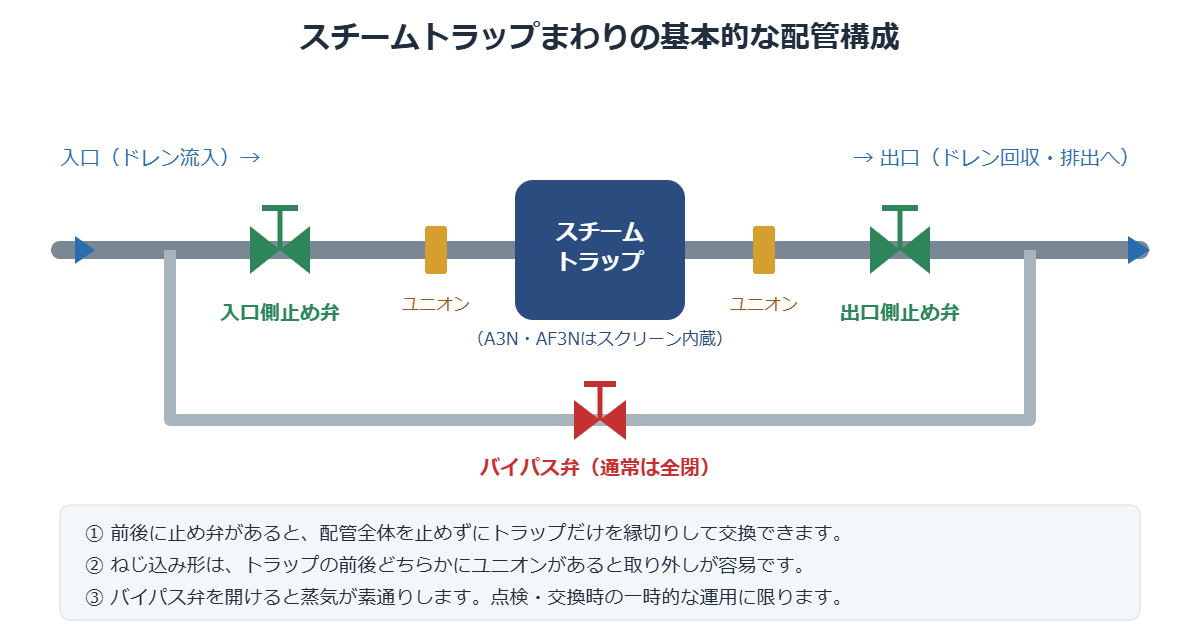

スチームトラップまわりの配管構成と取付位置
- 取付位置：スチームトラップは、ドレンがたまる場所（蒸気使用装置の出口、蒸気主管の低い位置に設けたドレン抜き部など）の下流に取り付けます。ドレンが自然にトラップへ流れ込む配置にすることが大切です。
- 止め弁：トラップの入口側・出口側に止め弁があると、トラップだけを縁切りして交換・点検できます。
- ユニオン（ねじ込み形の場合）：トラップの前後どちらかにユニオンがあると、取り外しが格段に楽になります（後述）。
- バイパス弁：交換中もドレンを排出したい場合に使います。バイパス弁を開けると蒸気も素通りするため、点検・交換時の一時的な運用に限り、通常は全閉にしておきます。詳しくはスチームトラップ バイパスの導入メリット3選をご覧ください。
- スクリーン：TLV A3N・AF3Nは本体にスクリーン（18メッシュ相当）を内蔵しています。

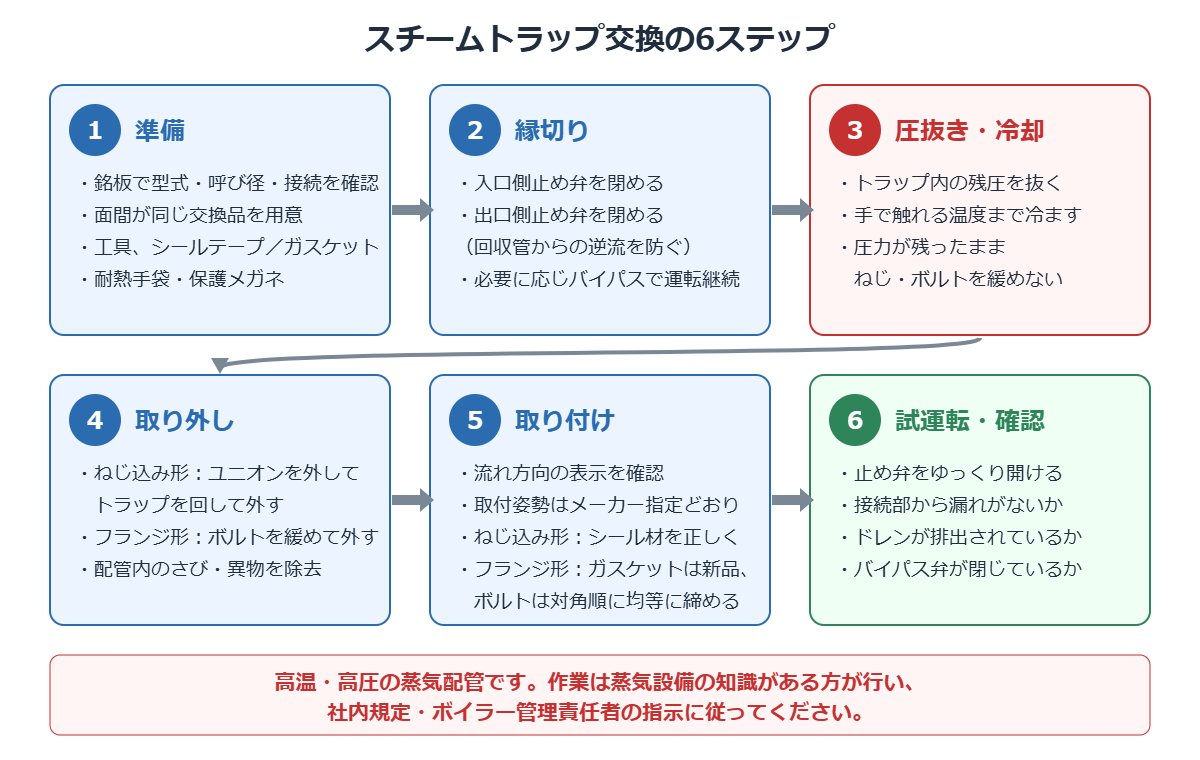

スチームトラップの交換方法｜6つの手順
手順1：準備（交換品・工具・保護具）
- 交換品（型式・呼び径・接続方式・面間が同じもの）
- ねじ込み形：パイプレンチ2本（トラップ側と配管側を同時に保持するため）、シールテープまたは液状シール剤
- フランジ形：スパナ・メガネレンチ、新品のガスケット
- 耐熱手袋、保護メガネ、ドレンを受けるバケツやウエス
手順2：縁切り（止め弁を閉める）
トラップの入口側の止め弁を閉め、続いて出口側の止め弁を閉めます。出口側がドレン回収管につながっている場合、出口側を閉め忘れると回収管側からドレンや蒸気が逆流してくるため、必ず両方を閉めます。設備を止められない場合は、必要に応じてバイパス弁で運転を続けます。
手順3：圧抜き・冷却
止め弁を閉めても、トラップと止め弁の間には圧力と高温のドレンが残っています。ドレン抜きなどで残圧を逃がし、手で触れられる温度まで十分に冷めてから作業します。圧力が残ったままねじやボルトを緩めると、蒸気や熱いドレンが噴き出して大変危険です。
手順4：取り外し

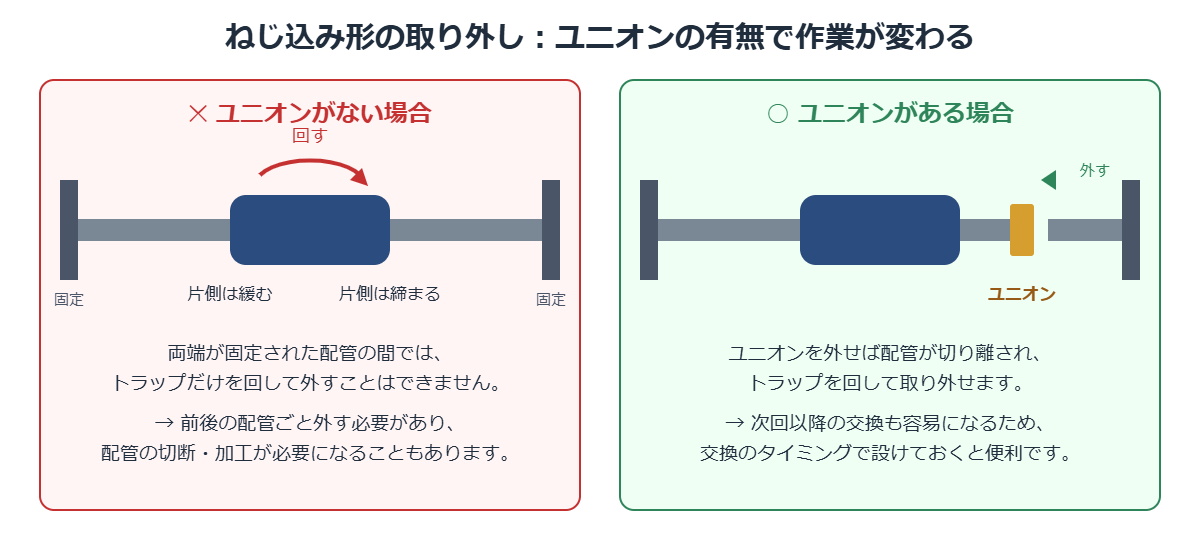

ねじ込み形の場合、トラップの前後が固定された配管の間にあると、トラップだけを回しても外せません（片側のねじが緩むと、反対側のねじは締まる方向に回るため）。前後どちらかのユニオンを外して配管を切り離してから、トラップを回して外します。
ユニオンがない場合は、前後の配管ごと取り外す必要があり、配管の切断・加工が必要になることもあります。今後の交換を楽にするため、このタイミングでユニオンを設けておくことをおすすめします。
フランジ形の場合は、フランジのボルト・ナットを緩めて取り外します。取り外したら、古いガスケットの残りを接続面から取り除きます。
どちらの場合も、配管の中にさびや異物が残っていると新しいトラップの詰まりや弁の傷の原因になるため、可能な範囲で取り除いておきます。
手順5：取り付け

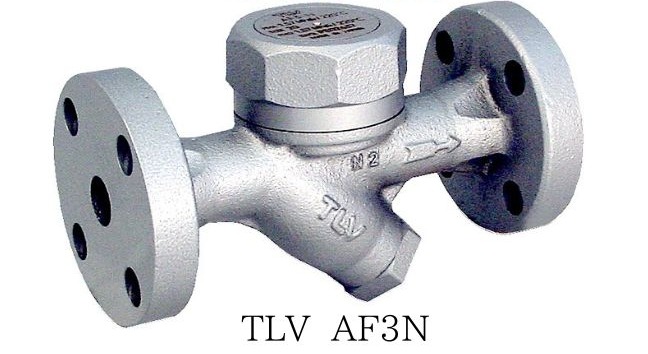

- 取付方向：本体に表示されている流れ方向（入口・出口）を確認し、ドレンが流れる向きに合わせて取り付けます（冒頭のAF3Nの写真では、本体の側面に矢印が見えます）。逆向きに付けると正常に作動しません。
- 取付姿勢：取付姿勢（水平・垂直など）は、製品に付属の取扱説明書に記載されたメーカーの指定に従ってください。
- ねじ込み形：おねじ側にシールテープを巻くか、シール剤を塗布してからねじ込みます。シール材が配管の内側にはみ出すと、トラップの詰まりの原因になるため注意します。締め込むときは、パイプレンチで配管側を保持しながら行い、配管に無理な力をかけないようにします。
- フランジ形：ガスケットは必ず新品に交換し、ボルトは対角線の順に少しずつ、均等に締め付けます。片締めは漏れの原因になります。
手順6：試運転・確認
- 止め弁をゆっくり開けて、蒸気を少しずつ通します（急に開けるとウォーターハンマーの原因になります）。
- ねじ部・フランジ部から蒸気やドレンの漏れがないか確認します。
- トラップからドレンが排出され、蒸気が吹き放しになっていないか確認します。
- バイパス弁を使った場合は、閉め忘れがないか確認します。

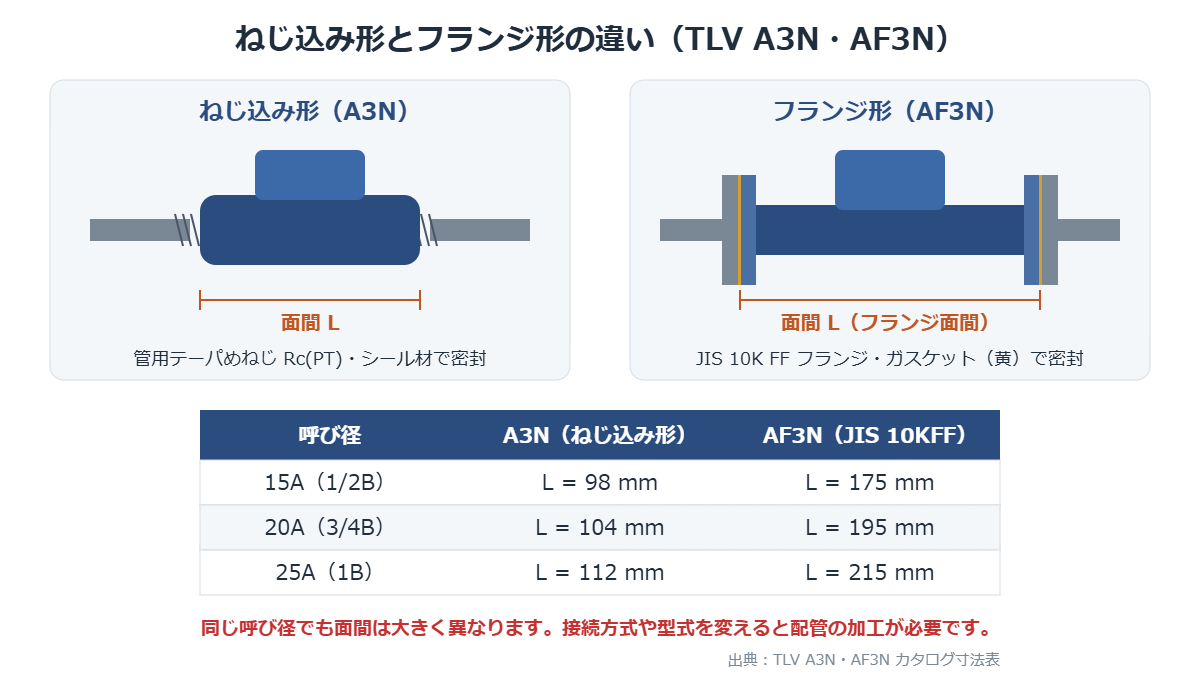

ねじ込み形とフランジ形、交換作業の違い
| 項目 | ねじ込み形（例：TLV A3N） | フランジ形（例：TLV AF3N） |
|---|---|---|
| 接続 | 管用テーパめねじ Rc(PT) | JIS 10K FF フランジ |
| 密封 | シールテープ・シール剤 | ガスケット |
| 取り外し | ユニオンがないと難しい | ボルトを外せば取り外せる |
| 交換時に必要な部材 | シール材 | 新品ガスケット |
| 主な呼び径 | 15A〜50A | 15A〜50A |
ねじ込み形とフランジ形は面間も接続方法も異なるため、「ねじ込み形からフランジ形へ」のように接続方式を変える場合は、配管の改造が必要になります。
よくある質問
Q. スチームトラップの交換に資格は必要ですか？
A. 設備の規模や社内の管理体制によって、守るべき規定が異なります。ボイラーや圧力容器の管理に関する規則が関係する場合もあるため、作業前に社内規定やボイラー管理責任者に確認してください。
Q. 別のメーカーのスチームトラップに替えられますか？
A. 接続方式・呼び径・面間が同じで、使用圧力・用途が合っていれば付け替えられる場合があります。面間が異なる場合は配管の加工が必要です。現在の型式がわかれば、適合しそうな製品をご案内しますので、お気軽にお問い合わせください。
Q. 交換後に蒸気が出続けるのは故障ですか？
A. 立ち上げ直後は、配管内の空気や低温のドレンが排出されるため、出口からの排出が多く見えることがあります。しばらく運転しても蒸気が連続して噴き出す場合は、取付方向の間違いや、配管内の異物の噛み込みなどが考えられます。止め弁で縁切りし、取り付け状態を確認してください。
まとめ：同じ型式・同じ面間なら交換はスムーズ
スチームトラップの交換は、①型式・呼び径・接続方式・面間の確認、②止め弁での縁切りと十分な圧抜き・冷却、③流れ方向とメーカー指定の取付姿勢を守った取り付けがポイントです。今ついているものと同じ型式・同じ面間の製品を選べば、配管を加工せずに付け替えられます。
クイックサプライでは、TLVのディスク式スチームトラップ A3N（ねじ込み形）・AF3N（フランジ形）をはじめ、各メーカーのスチームトラップを取り扱っています。
- TLV A3N-15A（ねじ込み形・面間98mm）
- TLV A3N-20A（ねじ込み形・面間104mm）
- TLV A3N-25A（ねじ込み形・面間112mm）
- TLV A3N-32A（ねじ込み形・面間175mm）
- TLV A3N-40A（ねじ込み形・面間180mm）
- TLV A3N-50A（ねじ込み形・面間195mm）
- TLV AF3N-15A（フランジ形 JIS10KFF・面間175mm）
- TLV AF3N-20A（フランジ形 JIS10KFF・面間195mm）
- TLV AF3N-25A（フランジ形 JIS10KFF・面間215mm）
- TLV AF3N-32A（フランジ形 JIS10KFF・面間245mm）
- TLV AF3N-40A（フランジ形 JIS10KFF・面間260mm）
- TLV AF3N-50A（フランジ形 JIS10KFF・面間265mm）
今お使いのスチームトラップの型番や銘板の写真をお送りいただければ、交換品の選定をお手伝いします。お問い合わせ・お見積もりフォーム、またはお電話（0545-61-5948）でお気軽にご相談ください。
スチームトラップの仕組みや種類については、スチームトラップの基本：仕組み・用途・効果をわかりやすく解説もあわせてご覧ください。
