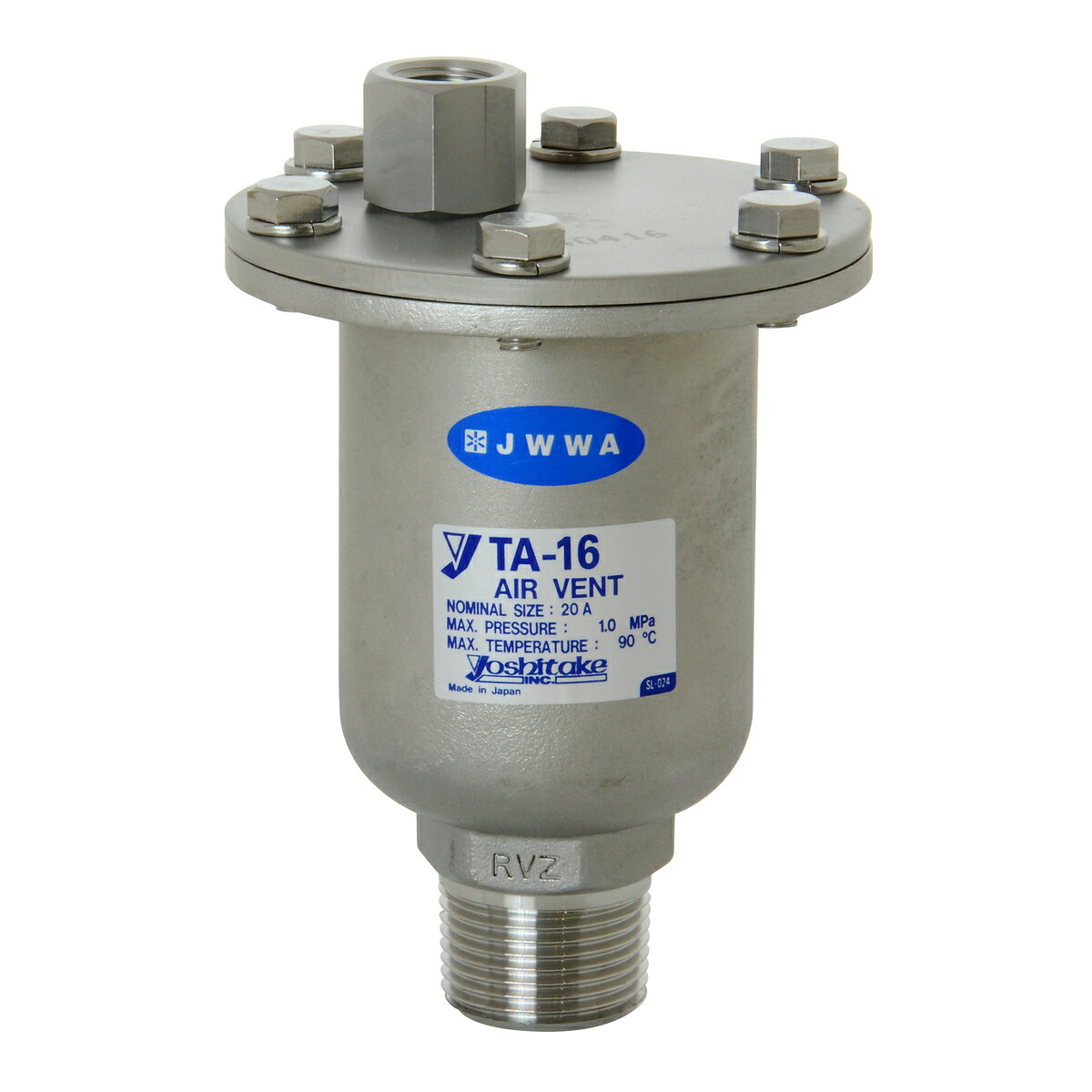

ヨシタケ 空気抜弁 TA-16-25A (1B) ステンレス鋼製 ねじ込み形
配管内の空気をコンパクトに自動排出。
水道法基準適合・ステンレス製で耐食性に優れたヨシタケ製空気抜弁 TA-16-25A
空気抜弁（エアベント）は、配管内にたまった空気を自動で排出し、流体の流れを妨げるエアだまりを防ぐためのバルブです。ヨシタケ TA-16は、冷温水用のステンレス製空気抜弁で、JWWA認証の水道法基準適合品です。本品は呼び径25Aです。
商品仕様
| メーカー | ヨシタケ（株式会社ヨシタケ） |
|---|---|
| 型番 | TA-16-25A |
| サイズ／呼び径 | 1B（25A） |
| 接続方式 | ねじ込み形（入口：JIS Rねじ、出口：JIS Rcねじ） |
| 材質 | 本体・ふた・フロート ステンレス鋼、弁体ディスク・ガスケット 合成ゴム |
| 使用圧力範囲 | 0.01～1.0MPa |
| 使用温度 | 90℃以下 |
| 適用流体 | 冷温水 |
| 質量 | 740g |
商品の特徴
弁体ディスク・ガスケット以外の主要部はすべてステンレス鋼を使用し、耐食性に優れた空気抜弁です。弁体ディスクには合成ゴムを採用しており、シール性にも優れています。
オプションの配管接続用部品を取り付けることで、任意の排気管接続が容易に行えます。JWWA認証の水道法基準適合品です。
用途・取付上のご注意
配管内のスケール・ゴミ等異物をよく除去してから、空気のたまりやすい場所に垂直に取り付けてください。保守・点検のために、空気抜弁の入口に止弁（コックまたはゲートバルブ）を取り付けてください。配管内のスケール・ゴミ等により漏れる場合がありますので、排気孔には出口先端部が排水溝に逆流しないよう必ず配管してください。スケール・ゴミ等による漏れが発生した際は、止弁をしめて分解し、弁体・弁座を掃除してください。
TA-16 サイズ別寸法一覧
| 呼び径 | 入口 | 高さ H | 質量 |
|---|---|---|---|
| TA-16 15A | R1/2 | 118mm | 660g |
| TA-16 20A | R3/4 | 120mm | 680g |
| TA-16 25A（このページ） | R1 | 124.5mm | 740g |
※寸法はメーカーカタログより。本体外径はφ80mm、出口（排気口）はRc1/4です。
排気管の接続（TA-16用オプション）
TA-16は、排気口にオプションの配管接続用部品を取り付けることで、任意の排気管接続が容易に行えます。メーカーには次のオプション（黄銅製）があります。
- L形ホース継手（R1/4×φ6）
- 銅管継手付手動弁（R1/4×φ8）
- ホース継手付手動弁（R1/4×φ6）
- 旋回継手（R1/4×Rc1/4）
- 旋回銅管継手（R1/4×φ8）
- 旋回ホース継手（R1/4×φ6）
オプション部品のご用命はお問い合わせください。
よくある質問
- Q. どこに取り付ければよいですか？
- A. 配管内のスケール・ゴミ等をよく除去してから、空気のたまりやすい場所に垂直に取り付けてください。保守・点検のため、入口に止弁（コックまたはゲートバルブ）の取付けをメーカーは案内しています。
- Q. 水道（上水）の配管に使えますか？
- A. TA-16はJWWA認証の水道法基準適合品です。適用流体は冷温水、適用圧力0.01～1.0MPa、最高温度90℃です。
- Q. ホース継手付きのタイプはありますか？
- A. 出口にL形ホース継手（ホース内径φ6）が付いたTA-16Lがメーカーにあります。当店に掲載のない型式はお問い合わせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
