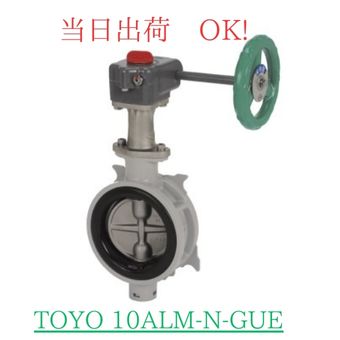

東洋バルヴ (TOYO) バタフライバルブ 10ALM-N-GUE-40A (1-1/2B) ADC12 アルミ合金製 ウェハー形 ウォームギヤ式
アルミ合金製で軽量・コンパクト、JIS 5K/10K共用で芯ズレなし。
結露対策の断熱ヨーク付き東洋バルヴ製バタフライバルブ 10ALM-N-GUE-40A
バタフライバルブは、円板状の弁体を回転させて流路を開閉するバルブで、面間が短く軽量なのが特長です。この商品は東洋バルヴの10ALM-N-GUEで、呼び径40A（1-1/2B）・ウェハー形です。
商品仕様
| メーカー | 東洋バルヴ（TOYO） |
|---|---|
| 型番 | 10ALM-N-GUE-40A |
| サイズ／呼び径 | 1-1/2B（40A） |
| 形式 | ウェハー形バタフライバルブ（ウォームギヤ式） |
| 適用規格 | JIS B 2032 10K適合 |
| 適用フランジ | JIS 5K/10K共用形 |
| 面間 | L=33mm（JIS B 2002 系列番号46） |
| 最高許容圧力 | 1.0MPa |
| 使用温度範囲 | -20～100℃（EPDMシート） |
| 適用流体 | 冷温水（静流水）・空気・圧縮窒素ガス（100℃以下） |
| 材質 | ボデー ADC12（アルミ合金）／ジスク SCS13A／ゴムシート EPDM／ステム SUS410又はSUS403／断熱ヨーク SCS13A／Oリング EPDM |
| 質量 | 1.3kg |
商品の特徴
アルミニウム合金ダイカスト製（ADC12）で軽量・コンパクト。JIS B 2032に適合し、JIS 5K/10Kフランジ共用形のため配管時の芯ズレがありません。断熱ヨークによる結露対策、ロングネック構造で保温保冷施工もしやすい設計です。
流体と接触するのはジスク（SCS13A）とゴムシート（EPDM）のため、バルブからの赤水の発生はありません。ウォームギヤ式のハンドル操作でスムーズに開閉・流量調整ができます。
用途・取付上のご注意
最高許容圧力（1.0MPa）・使用温度範囲（-20～100℃）の仕様を超える環境ではご使用いただけません。飽和蒸気など100℃を超える蒸気ラインには使用できません。EPDMシートは油には使用できません。給水ラインで遊離残留塩素が含まれる場合は耐塩素EPDMシート（10ALM-N-GUCE）、給湯ラインにはFKMシート（10ALM-N-GUF）をメーカーが案内しています。配管フランジの規格（JIS 5K/10K）・呼び径（1-1/2B）・面間（L=33mm）が適合することをご確認の上、ご注文ください。
10ALM-N-GUE サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 | 質量 |
|---|---|---|---|
| 10ALM-N-GUE 40A（このページ） | JIS 5K/10K共用形 | L=33mm（JIS B 2002 系列番号46） | 1.3kg |
| 10ALM-N-GUE 50A | JIS 5K/10K共用形 | L=43mm（JIS B 2002 系列番号46） | 1.5kg |
| 10ALM-N-GUE 65A | JIS 5K/10K共用形 | L=46mm（JIS B 2002 系列番号46） | 1.7kg |
| 10ALM-N-GUE 80A | JIS 5K/10K共用形 | L=46mm（JIS B 2002 系列番号46） | 2.0kg |
| 10ALM-N-GUE 100A | JIS 5K/10K共用形 | L=52mm（JIS B 2002 系列番号46） | 2.4kg |
| 10ALM-N-GUE 125A | JIS 5K/10K共用形 | L=56mm（JIS B 2002 系列番号46） | 4.1kg |
| 10ALM-N-GUE 150A | JIS 5K/10K共用形 | L=56mm（JIS B 2002 系列番号46） | 4.8kg |
| 10ALM-N-GUE 200A | JIS 5K/10K共用形 | L=60mm（JIS B 2002 系列番号46） | 8.1kg |
| 10ALM-N-GUE 250A | JIS 5K/10K共用形 | L=68mm（JIS B 2002 系列番号46） | 17.0kg |
| 10ALM-N-GUE 300A | JIS 5K/10K共用形 | L=78mm（JIS B 2002 系列番号46） | 25.0kg |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. 10ALM-N-GUE 40Aの面間（寸法）は？
- A. 面間はL=33mm（JIS B 2002 系列番号46）です。接続はJIS 5K/10K共用形です。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる流体は？
- A. 冷温水（静流水）・空気・圧縮窒素ガス（100℃以下）です。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は1.0MPa、温度は-20～100℃（EPDMシート）です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
