東洋バルヴ (TOYO) バタフライバルブ (バタ弁) 10ALM-N-GUE-50A (2B) ADC12 アルミ合金製 ウェハー形 ウォームギヤ式 EPDMシート 使用圧力 1.0MPa以下 使用温度-20～100℃

東洋バルヴ (TOYO) バタフライバルブ 10ALM-N-GUE-50A (2B) ADC12 アルミ合金製 ウェハー形 ウォームギヤ式

アルミ合金製で軽量・コンパクト、JIS 5K/10K共用で芯ズレなし。

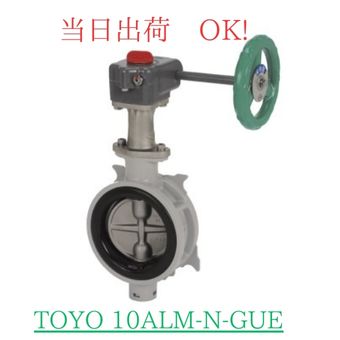

結露対策の断熱ヨーク付き東洋バルヴ製バタフライバルブ 10ALM-N-GUE-50A

バタフライバルブは、円板状の弁体を回転させて流路を開閉するバルブで、面間が短く軽量なのが特長です。この商品は東洋バルヴの10ALM-N-GUEで、呼び径50A（2B）・ウェハー形です。

商品仕様

商品の特徴

アルミニウム合金ダイカスト製（ADC12）で軽量・コンパクト。JIS B 2032に適合し、JIS 5K/10Kフランジ共用形のため配管時の芯ズレがありません。断熱ヨークによる結露対策、ロングネック構造で保温保冷施工もしやすい設計です。

流体と接触するのはジスク（SCS13A）とゴムシート（EPDM）のため、バルブからの赤水の発生はありません。ウォームギヤ式のハンドル操作でスムーズに開閉・流量調整ができます。

用途・取付上のご注意

最高許容圧力（1.0MPa）・使用温度範囲（-20～100℃）の仕様を超える環境ではご使用いただけません。飽和蒸気など100℃を超える蒸気ラインには使用できません。EPDMシートは油には使用できません。給水ラインで遊離残留塩素が含まれる場合は耐塩素EPDMシート（10ALM-N-GUCE）、給湯ラインにはFKMシート（10ALM-N-GUF）をメーカーが案内しています。配管フランジの規格（JIS 5K/10K）・呼び径（2B）・面間（L=43mm）が適合することをご確認の上、ご注文ください。

10ALM-N-GUE サイズ別寸法一覧（当店取扱い）

※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。

よくある質問

Q. 10ALM-N-GUE 50Aの面間（寸法）は？

A. 面間はL=43mm（JIS B 2002 系列番号46）です。接続はJIS 5K/10K共用形です。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。

Q. 使用できる流体は？

A. 冷温水（静流水）・空気・圧縮窒素ガス（100℃以下）です。

Q. 使用できる圧力・温度の範囲は？

A. 圧力は1.0MPa、温度は-20～100℃（EPDMシート）です。仕様を超える条件ではご使用いただけません。

Q. 在庫や納期、まとまった数量の見積もりは？

A. お電話（0545-61-4018）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
