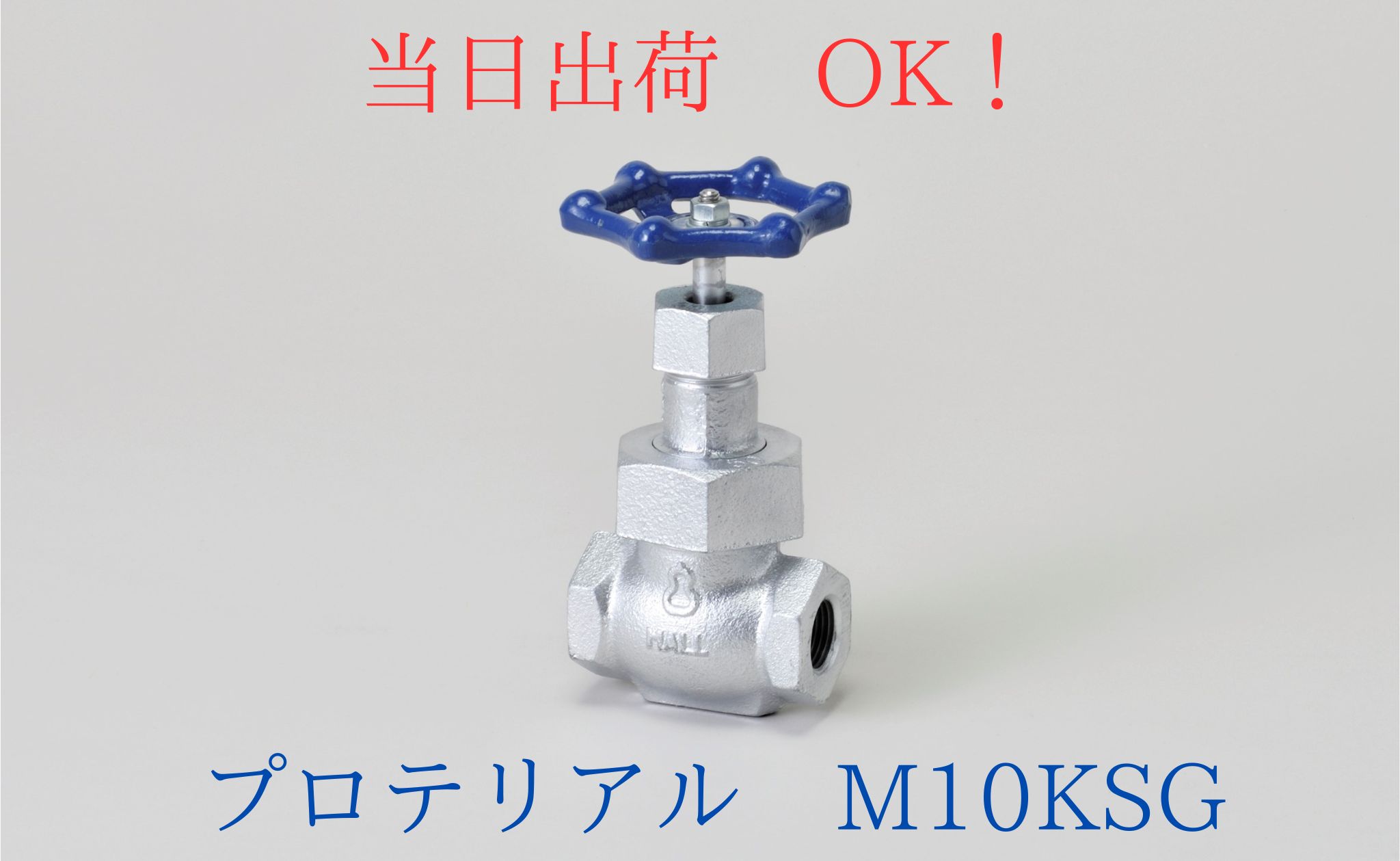

桑名金属工業 (旧プロテリアル 日立金属) 玉形弁 (グローブバルブ) M10KSG-32A (1-1/4B) FCD-S ダクタイル鉄製 マレブルバルブ ねじ込み形 10K 最高許容圧力 1.4MPa

桑名金属工業 (旧プロテリアル 日立金属) 玉形弁 (グローブバルブ) M10KSG-32A (1-1/4B) FCD-S ダクタイル鉄製 マレブルバルブ ねじ込み形 10K

本体に強靭鋳鉄、要部に13クロムステンレス鋼。最高300℃まで
桑名金属工業の10Kマレブルバルブ 玉形弁 M10KSG-32A

玉形弁（グローブバルブ）は、弁体を弁座に対して上下させて流れを開閉するバルブです。この商品は桑名金属工業のM10KSGで、呼び径32A（1-1/4B）・ねじ込み形です。

商品仕様

商品の特徴

本体（弁箱・ふた）にダクタイル鉄（FCD-S）、要部に13クロムステンレス鋼を用いた桑名金属工業の10Kタイプ玉形弁です。20Kタイプをベースとしたバルブで、最高300℃まで使用できます。

マレブルバルブは蒸気・LPガスなどで多くの使用実績があります。特殊流体にはパッキン・ガスケット・要部材の変更による対応や、純正部品によるメンテナンスもメーカーにて受け付けています（別途ご相談ください）。

用途・取付上のご注意

最高許容圧力は流体の温度により異なります（流体温度 -10～120℃：1.4MPa／220℃：1.2MPa／300℃：1.0MPa（中間温度は比例補間））。ご使用条件が範囲内であることをご確認ください。弁箱に表示された流れ方向の矢印と、流体の流れ方向を一致させて取り付けてください。玉形弁を極端に絞って使用すると、シート部や弁箱にエロージョン（機械的腐食）が起こる場合があります。絞って使用する場合はニードルバルブが適しています。蒸気配管で呼び径150A以上の場合、0.98MPa以上の高圧蒸気で開閉頻度が多い場合、ドライ状態の流体の場合などは、弁座面にコバルト基合金盛金品がメーカー推奨です（別途ご相談ください）。使用温度が180℃を超える場合は耐熱塗装が推奨されています。ねじ込み形の接続規格（JIS B 0203 管用テーパめねじ）・呼び径（1-1/4B）・面間（L=110mm）が配管に適合することをご確認の上、ご注文ください。ねじ込みの際は、レンチを必ず弁箱両端の六角部にかけてください。ねじ部へのシール剤の過度な塗布は避けてください。

M10KSG サイズ別寸法一覧（当店取扱い）

※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。

よくある質問

Q. M10KSG 32Aの面間（寸法）は？

A. 面間はL=110mmです。接続はJIS B 0203 管用テーパめねじ（Rc1-1/4）です。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。

Q. 使用できる圧力・温度の範囲は？

A. 圧力は流体温度 -10～120℃：1.4MPa／220℃：1.2MPa／300℃：1.0MPa（中間温度は比例補間）です。仕様を超える条件ではご使用いただけません。

Q. 在庫や納期、まとまった数量の見積もりは？

A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。

関連する商品カテゴリー

• 玉形弁の商品一覧
• 桑名金属工業製品の一覧

ご注意事項

本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
