イノック（inoc）SUS304 ステンレス 突合せ溶接式 45°エルボ（ロング） 25A（1B）Sch10

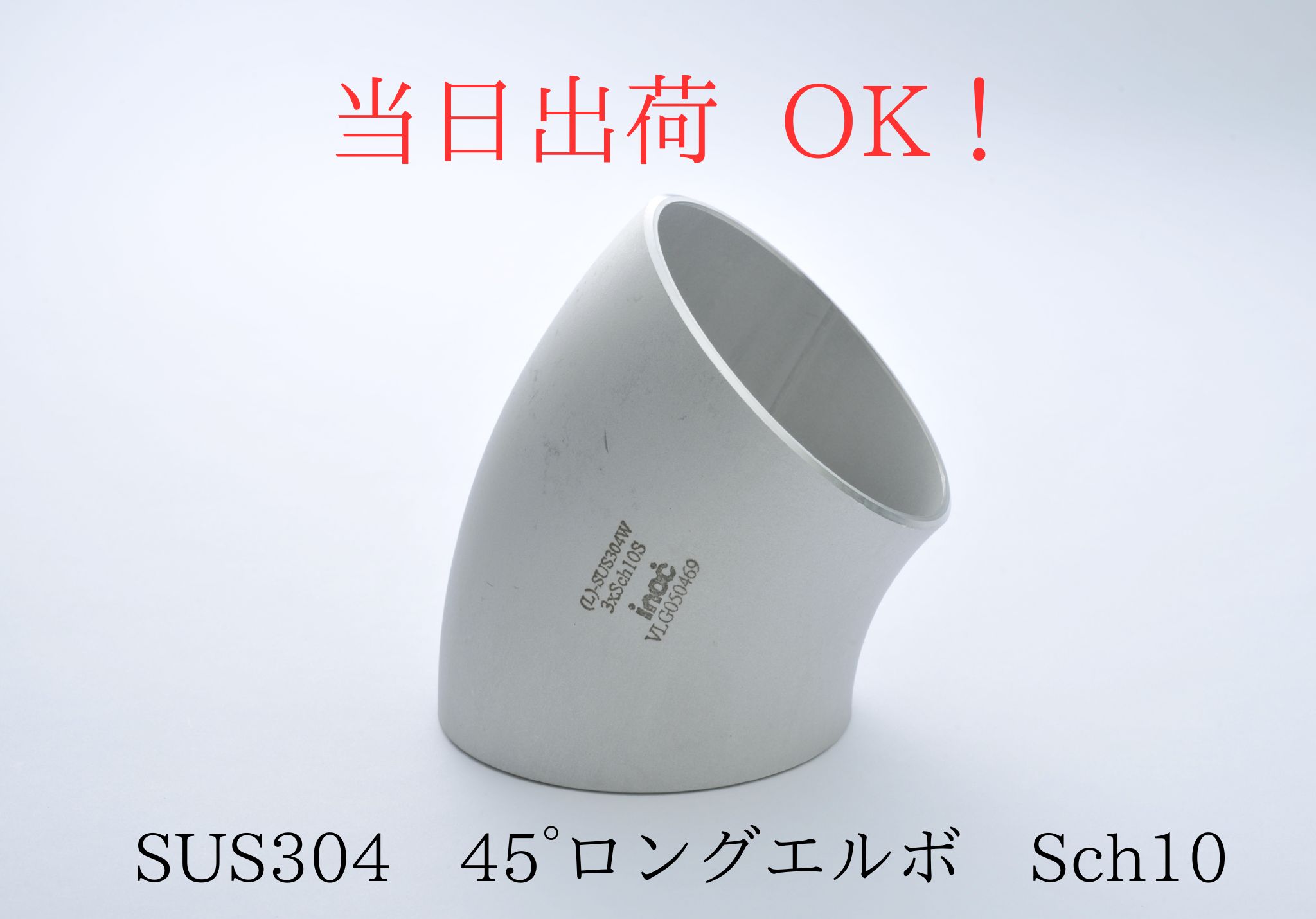

この商品は、イノック（inoc）のSUS304ステンレス製 突合せ溶接式管継手「45°エルボ（ロング）」です。呼び径25A・Sch10（外径34.0mm・肉厚2.8mm）、H=15.8mmです。
商品仕様
| メーカー | イノック（inoc） |
|---|---|
| 種類 | ステンレス製突合せ溶接式管継手 45°エルボ（ロング） |
| 形状記号 | 45E(L) |
| 適用規格 | JIS B 2313 |
| 材質 | SUS304W |
| 呼び径 | 25A（1B） |
| スケジュール | Sch10（S10S） |
| 外径 OD | 34.0mm |
| 内径 ID | 28.4mm |
| 肉厚 T | 2.8mm |
| H（中心から端面まで） | H=15.8mm |
| 接続 | 突合せ溶接（ベベルエンド） |
特長
- イノック（inoc）のステンレス製突合せ溶接式管継手です。配管の向きを45°変える、ロングタイプのエルボです。
- 適用規格はJIS B 2313、材質はSUS304Wです（メーカー納入図面より）。
- ベベルエンドの形状・寸法はJIS B 2313によります（メーカー納入図面より）。
イノック 45°エルボ ロング（SUS304 Sch10）サイズ別寸法一覧（当店取扱い）
| 呼び径 | 外径 OD | 肉厚 T | H |
|---|---|---|---|
| イノック 45°エルボ ロング 20A | 27.2 | 2.1 | 15.8 |
| 45E-S10-025 25A（このページ） | 34.0 | 2.8 | 15.8 |
| イノック 45°エルボ ロング 32A | 42.7 | 2.8 | 19.7 |
| イノック 45°エルボ ロング 40A | 48.6 | 2.8 | 23.7 |
| イノック 45°エルボ ロング 50A | 60.5 | 2.8 | 31.6 |
| イノック 45°エルボ ロング 65A | 76.3 | 3.0 | 39.5 |
| イノック 45°エルボ ロング 80A | 89.1 | 3.0 | 47.3 |
| イノック 45°エルボ ロング 100A | 114.3 | 3.0 | 63.1 |
| イノック 45°エルボ ロング 125A | 139.8 | 3.4 | 78.9 |
| イノック 45°エルボ ロング 150A | 165.2 | 3.4 | 94.7 |
| イノック 45°エルボ ロング 200A | 216.3 | 4.0 | 126.3 |
※寸法はメーカー納入図面より（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 配管の呼び径（25A）とスケジュール（Sch10・肉厚2.8mm）が合っていることをご確認の上、ご注文ください。
- 溶接施工は、資格・設備を備えた専門業者が行ってください。
よくある質問
- Q. 45E-S10-025（25A）の寸法は？
- A. 外径34.0mm・内径28.4mm・肉厚2.8mm、H=15.8mmです。他のサイズは上のサイズ別寸法一覧をご覧ください。
- Q. Sch20やSch40、SUS316・SUS316Lはありますか？
- A. 当店の掲載品はSUS304のSch10です。他のスケジュール・材質をご希望の場合は、お問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
