説明
イノック（inoc）SUS304 ステンレス 突合せ溶接式 90°エルボ（ロング） 40A（1-1/2B）Sch10

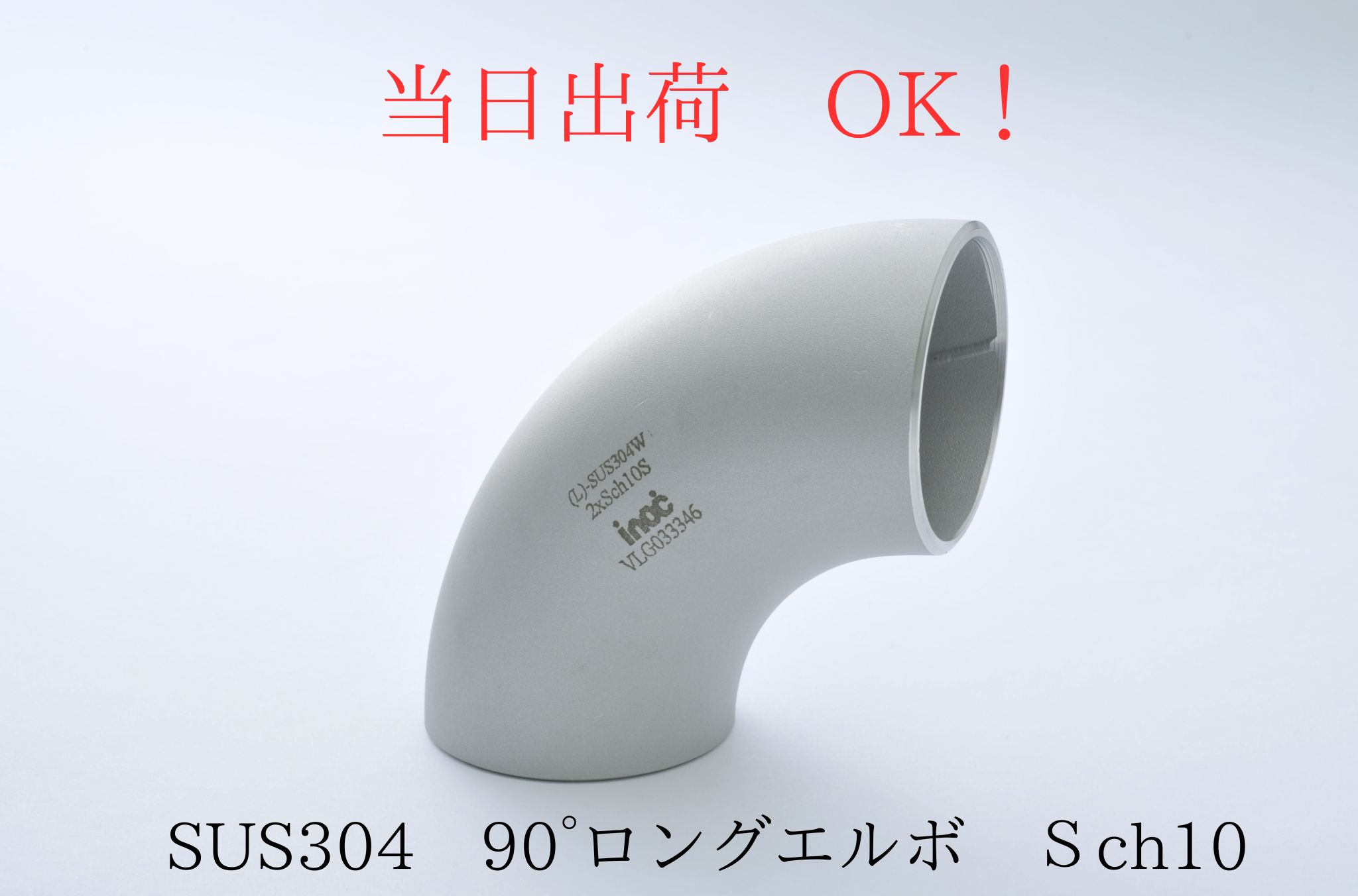

この商品は、イノック（inoc）のSUS304ステンレス製 突合せ溶接式管継手「90°エルボ（ロング）」です。呼び径40A・Sch10（外径48.6mm・肉厚2.8mm）、F=57.2mmです。
商品仕様
| メーカー | イノック（inoc） |
|---|---|
| 種類 | ステンレス製突合せ溶接式管継手 90°エルボ（ロング） |
| 形状記号 | 90E(L) |
| 適用規格 | JIS B 2313 |
| 材質 | SUS304W |
| 呼び径 | 40A（1-1/2B） |
| スケジュール | Sch10（S10S） |
| 外径 OD | 48.6mm |
| 内径 ID | 43.0mm |
| 肉厚 T | 2.8mm |
| F（中心から端面まで） | F=57.2mm |
| 接続 | 突合せ溶接（ベベルエンド） |
特長
- イノック（inoc）のステンレス製突合せ溶接式管継手です。配管の向きを90°変える、曲げ半径の大きいロングタイプのエルボです。
- 適用規格はJIS B 2313、材質はSUS304Wです（メーカー納入図面より）。
- ベベルエンドの形状・寸法はJIS B 2313によります（メーカー納入図面より）。
イノック 90°エルボ ロング（SUS304 Sch10）サイズ別寸法一覧（当店取扱い）
| 呼び径 | 外径 OD | 肉厚 T | F |
|---|---|---|---|
| イノック 90°エルボ ロング 15A | 21.7 | 2.1 | 38.1 |
| イノック 90°エルボ ロング 20A | 27.2 | 2.1 | 38.1 |
| イノック 90°エルボ ロング 25A | 34.0 | 2.8 | 38.1 |
| イノック 90°エルボ ロング 32A | 42.7 | 2.8 | 47.6 |
| 90E-S10-040 40A（このページ） | 48.6 | 2.8 | 57.2 |
| イノック 90°エルボ ロング 50A | 60.5 | 2.8 | 76.2 |
| イノック 90°エルボ ロング 65A | 76.3 | 3.0 | 95.3 |
| イノック 90°エルボ ロング 80A | 89.1 | 3.0 | 114.3 |
| イノック 90°エルボ ロング 100A | 114.3 | 3.0 | 152.4 |
| イノック 90°エルボ ロング 125A | 139.8 | 3.4 | 190.5 |
| イノック 90°エルボ ロング 150A | 165.2 | 3.4 | 228.6 |
| イノック 90°エルボ ロング 200A | 216.3 | 4.0 | 304.8 |
| イノック 90°エルボ ロング 250A | 267.4 | 4.0 | 381.0 |
| イノック 90°エルボ ロング 300A | 318.5 | 4.5 | 457.2 |
※寸法はメーカー納入図面より（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 配管の呼び径（40A）とスケジュール（Sch10・肉厚2.8mm）が合っていることをご確認の上、ご注文ください。
- 溶接施工は、資格・設備を備えた専門業者が行ってください。
よくある質問
- Q. 90E-S10-040（40A）の寸法は？
- A. 外径48.6mm・内径43.0mm・肉厚2.8mm、F=57.2mmです。他のサイズは上のサイズ別寸法一覧をご覧ください。
- Q. Sch20やSch40、SUS316・SUS316Lはありますか？
- A. 当店の掲載品はSUS304のSch10です。他のスケジュール・材質をご希望の場合は、お問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
