説明

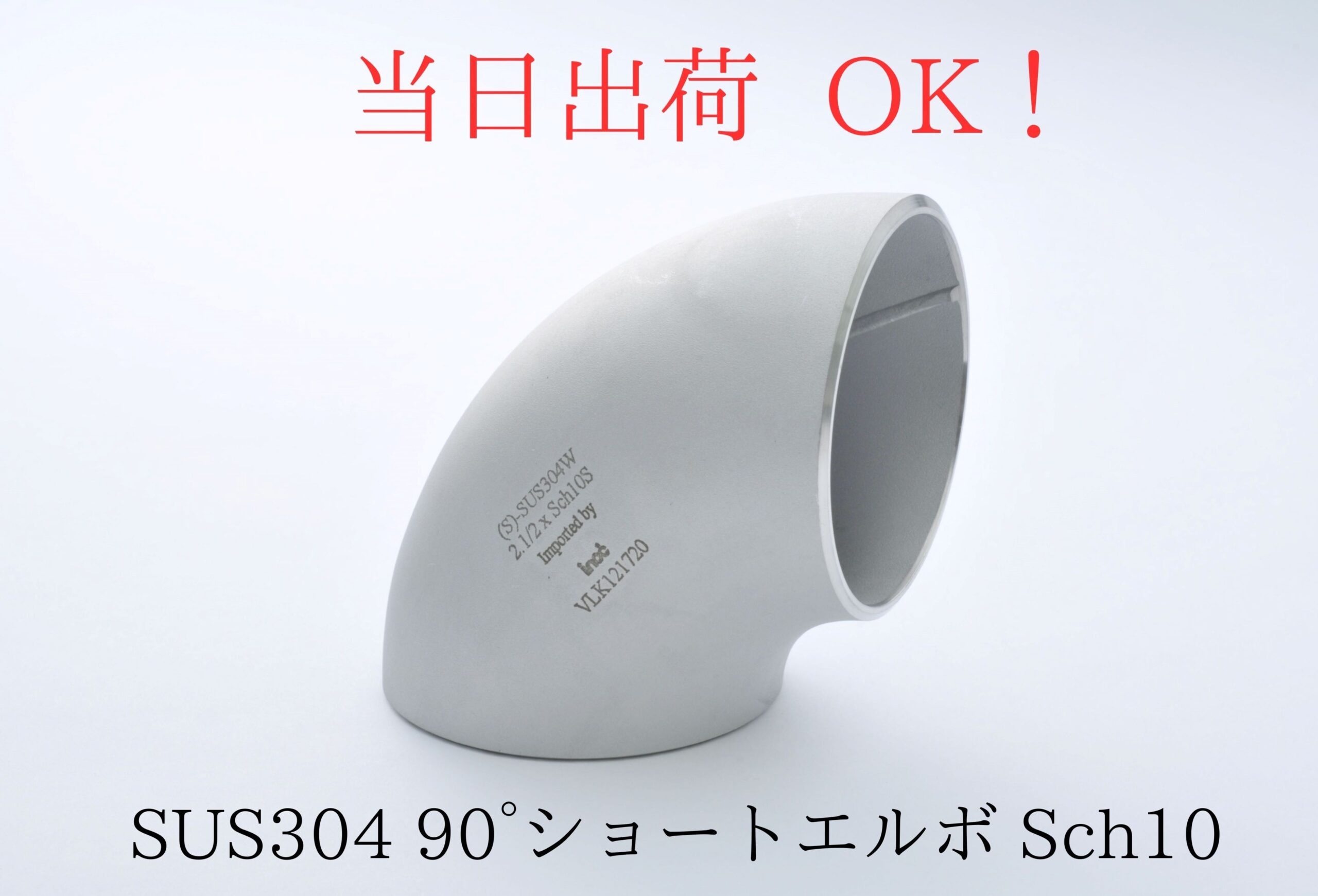

イノック（inoc）SUS304 ステンレス 突合せ溶接式 90°エルボ（ショート） 50A（2B）Sch10
この商品は、イノック（inoc）のSUS304ステンレス製 突合せ溶接式管継手「90°エルボ（ショート）」です。呼び径50A・Sch10（外径60.5mm・肉厚2.8mm）、F=50.8mmです。
商品仕様
| メーカー | イノック（inoc） |
|---|---|
| 種類 | ステンレス製突合せ溶接式管継手 90°エルボ（ショート） |
| 形状記号 | 90E(S) |
| 適用規格 | JIS B 2313 |
| 材質 | SUS304W |
| 呼び径 | 50A（2B） |
| スケジュール | Sch10（S10S） |
| 外径 OD | 60.5mm |
| 内径 ID | 54.9mm |
| 肉厚 T | 2.8mm |
| F（中心から端面まで） | F=50.8mm |
| 接続 | 突合せ溶接（ベベルエンド） |
特長
- イノック（inoc）のステンレス製突合せ溶接式管継手です。配管の向きを90°変える、曲げ半径の小さいショートタイプのエルボです。ロングより省スペースで配管できます。
- 適用規格はJIS B 2313、材質はSUS304Wです（メーカー納入図面より）。
- ベベルエンドの形状・寸法はJIS B 2313によります（メーカー納入図面より）。
イノック 90°エルボ ショート（SUS304 Sch10）サイズ別寸法一覧（当店取扱い）
| 呼び径 | 外径 OD | 肉厚 T | F |
|---|---|---|---|
| イノック 90°エルボ ショート 25A | 34.0 | 2.8 | 25.4 |
| イノック 90°エルボ ショート 32A | 42.7 | 2.8 | 31.8 |
| イノック 90°エルボ ショート 40A | 48.6 | 2.8 | 38.1 |
| 90ES-S10-050 50A（このページ） | 60.5 | 2.8 | 50.8 |
| イノック 90°エルボ ショート 65A | 76.3 | 3.0 | 63.5 |
| イノック 90°エルボ ショート 80A | 89.1 | 3.0 | 76.2 |
| イノック 90°エルボ ショート 100A | 114.3 | 3.0 | 101.6 |
| イノック 90°エルボ ショート 125A | 139.8 | 3.4 | 127.0 |
| イノック 90°エルボ ショート 150A | 165.2 | 3.4 | 152.4 |
| イノック 90°エルボ ショート 200A | 216.3 | 4.0 | 203.2 |
| イノック 90°エルボ ショート 250A | 267.4 | 4.0 | 254.0 |
| イノック 90°エルボ ショート 300A | 318.5 | 4.5 | 304.8 |
※寸法はメーカー納入図面より（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 配管の呼び径（50A）とスケジュール（Sch10・肉厚2.8mm）が合っていることをご確認の上、ご注文ください。
- 溶接施工は、資格・設備を備えた専門業者が行ってください。
よくある質問
- Q. 90ES-S10-050（50A）の寸法は？
- A. 外径60.5mm・内径54.9mm・肉厚2.8mm、F=50.8mmです。他のサイズは上のサイズ別寸法一覧をご覧ください。
- Q. Sch20やSch40、SUS316・SUS316Lはありますか？
- A. 当店の掲載品はSUS304のSch10です。他のスケジュール・材質をご希望の場合は、お問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
