説明

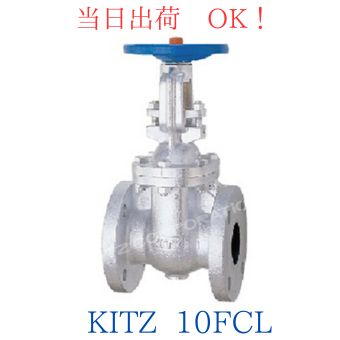

KITZ (キッツ) 仕切弁 (ゲートバルブ スリースバルブ) 10FCL-80A (3B) FC200 鋳鉄製 フランジ形 JIS 10K 外ねじ
弁棒の位置で開閉状態が分かる外ねじ式。
要部にCAC406を採用した信頼のKITZ製JIS 10Kフランジ形仕切弁 10FCL-80A
仕切弁（ゲートバルブ）は、弁体を上下させて流路を全開・全閉するバルブで、全開時の流れの抵抗が小さいのが特長です。この商品はKITZの10FCLで、呼び径80A（3B）・ねじ込み形です。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 型番 | 10FCL-80A |
| サイズ／呼び径 | 3B（80A） |
| 形式 | フランジ形外ねじ仕切弁（ゲートバルブ） |
| 適用規格 | JIS B 2031 10K |
| 面間 | L=200mm |
| 全開高さ | H=464mm |
| ハンドル車径 | D=200mm |
| 最高許容圧力 | 静流水（120℃以下）1.4MPa／油・脈動水・空気（120℃以下）1.0MPa／飽和蒸気 0.7MPa／ガス（120℃以下、可燃性・毒性以外）0.2MPa |
| 材質 | 弁箱 FC200／ふた FC200／弁体 FC200／弁棒 C3771／弁座 CAC406／パッキン 非石綿パッキン／ハンドル車 ねずみ鋳鉄 |
| 要部材質 | CAC406（青銅鋳物） |
商品の特徴
弁箱・ふた・弁体にFC200（ねずみ鋳鉄）を用いたJIS 10Kフランジ形の外ねじ仕切弁です。弁座には要部材としてCAC406（青銅鋳物）を採用し、外ねじ式のため弁棒の位置で開閉状態を確認しやすい構造です。
水・油・空気・蒸気・ガス配管の開閉用として、工場・プラント設備、建築設備の配管まわりにご使用いただけます。
用途・取付上のご注意
最高許容圧力は流体により異なります。ご使用の流体・温度に適合するかご確認ください。仕切弁は開閉用のバルブで、流量調整用には適しません。配管フランジの規格（JIS 10K）・呼び径（3B）・面間（L=200mm）が適合することをご確認の上、ご注文ください。施工や取付方向はメーカーの取扱説明書に従ってください。
10FCL サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| 10FCL 40A | L=165mm | |
| 10FCL 50A | L=180mm | |
| 10FCL 65A | L=190mm | |
| 10FCL 80A（このページ） | L=200mm | |
| 10FCL 100A | L=230mm | |
| 10FCL 125A | L=250mm | |
| 10FCL 150A | L=270mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. 10FCL 80Aの面間（寸法）は？
- A. 面間はL=200mmです。接続はです。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は静流水（120℃以下）1.4MPa／油・脈動水・空気（120℃以下）1.0MPa／飽和蒸気 0.7MPa／ガス（120℃以下、可燃性・毒性以外）0.2MPaです。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
