説明

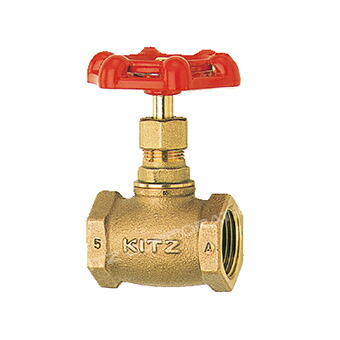

KITZ（キッツ）青銅製 グローブバルブ（玉形弁） A 15A（1/2B）ねじ込み形
この商品は、KITZ（キッツ）の100型 青銅製グローブバルブ（ねじ込み形）「A」です。呼び径15A・ねじ込み形・面間48mmです。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 製品記号 | A（100型） |
| 形式 | 100型 青銅製グローブバルブ（ねじ込み形） |
| 呼び径 | 15A（1/2B） |
| 接続 | ねじ込み形 |
| 面間 | L=48mm |
| 全開高さ | H=69mm |
| ハンドル径 | D=55mm |
| ボデー | 青銅鋳物 |
| ボンネット | C3771 |
| ステム | C3531 |
| ジスク | 青銅鋳物 |
| パッキン | 非石綿パッキン |
| ハンドル | アルミニウム合金ダイカスト（赤） |
| 最高許容圧力 | −29〜100℃の静流水：0.98MPa／飽和蒸気：0.78MPa |
KITZ Aの特長
- KITZの汎用バルブ「100型」の、青銅製グローブバルブ（玉形弁）です。
- 最高許容圧力は、−29〜100℃の静流水で0.98MPa、飽和蒸気で0.78MPaです（メーカーカタログより）。
- 管接続はJIS B 0203（ただし有効ねじ部の長さ及び基準径の位置はKITZ標準）です（メーカーカタログより）。
KITZ A サイズ別寸法一覧（当店取扱い）
| 呼び径 | 面間 L | 全開高さ H | ハンドル径 D |
|---|---|---|---|
| KITZ A 8A | 40 | 66 | 50 |
| KITZ A 10A | 42 | 67 | 50 |
| A 15A（このページ） | 48 | 69 | 55 |
| KITZ A 20A | 53 | 80 | 60 |
| KITZ A 25A | 63 | 94 | 70 |
| KITZ A 32A | 73 | 104 | 80 |
| KITZ A 40A | 81 | 127 | 90 |
| KITZ A 50A | 94 | 147 | 100 |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 最高許容圧力（−29〜100℃の静流水：0.98MPa／飽和蒸気：0.78MPa）を超える条件ではご使用いただけません。
- 配管の呼び径（1/2B）・面間（L=48mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. A 15Aの面間（寸法）は？
- A. 面間はL=48mm、全開高さはH=69mm、ハンドル径はD=55mmです。接続はねじ込み形です。他のサイズは上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・流体は？
- A. 最高許容圧力は、−29〜100℃の静流水：0.98MPa／飽和蒸気：0.78MPaです。
- Q. ステンレス製のグローブバルブはありますか？
- A. 同じ15AのKITZ ステンレス鋼製グローブバルブ「KITZ UCL 15A」も取り扱っています。仕様はそれぞれの商品ページでご確認ください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. 12時までのご注文で当日出荷しています。数量のご相談は、お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
