KITZ（キッツ）黄銅製 三方ボールバルブ（三方弁） TN 15A（1/2B）ねじ込み形

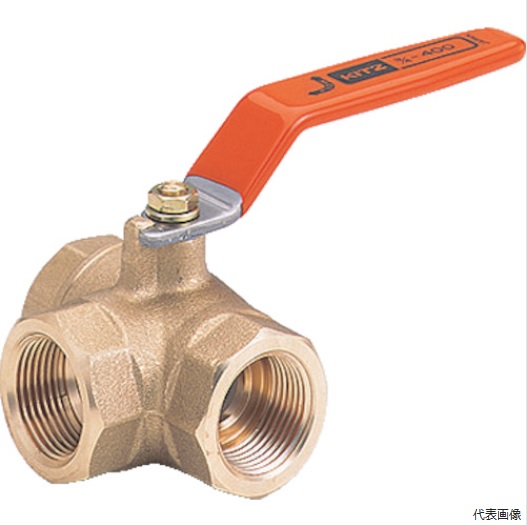

この商品は、KITZ（キッツ）の400型 黄銅製三方二面シートボールバルブ（スタンダードボア・ねじ込み形）Lポート「TN」です。呼び径15A・ねじ込み形・面間67mmです。
商品仕様
| メーカー | KITZ（キッツ） |
|---|---|
| 製品記号 | TN（400型・Lポート） |
| 形式 | 400型 黄銅製三方二面シートボールバルブ（スタンダードボア・ねじ込み形）Lポート |
| 呼び径 | 15A（1/2B） |
| 接続 | ねじ込み形 |
| 面間 | L=67mm |
| 高さ | H=44mm |
| ハンドル寸法 | D=80mm |
| ボア径 | 10mm（スタンダードボア） |
| L1 | 33.5mm |
| ボデー・ボデーキャップ | C3771 |
| ステム | C3531 |
| ボール | C3771（Crめっき） |
| ボールシート | PTFE |
| Oリング | FKM |
| ハンドル | ステンレス鋼 |
| 最高許容圧力 | −20〜38℃の水・油・ガス：2.75MPa／150℃以下の水・油・ガス：0.69MPa |
KITZ TNの特長
- KITZの「400型」黄銅製三方二面シートボールバルブ（三方弁）で、ポートはLポートです。
- ボデー・ボデーキャップC3771（黄銅）、ボールC3771（Crめっき）、ボールシートPTFE、OリングFKMです。
- 最高許容圧力は、−20〜38℃の水・油・ガスで2.75MPa、150℃以下の水・油・ガスで0.69MPaです（メーカーカタログより）。
KITZ TN サイズ別寸法一覧（当店取扱い）
| 呼び径 | 面間 L | L1 | ボア径 | 高さ H | ハンドル D |
|---|---|---|---|---|---|
| KITZ TN 8A | 40 | 20 | 4.5 | 30 | 60 |
| KITZ TN 10A | 46 | 23 | 6.8 | 35 | 70 |
| TN 15A（このページ） | 67 | 33.5 | 10 | 44 | 80 |
| KITZ TN 20A | 68 | 34 | 15 | 49 | 80 |
| KITZ TN 25A | 79 | 39.5 | 20 | 55 | 110 |
| KITZ TN 32A | 89 | 44.5 | 25 | 59 | 110 |
| KITZ TN 40A | 100 | 50 | 32 | 64 | 110 |
| KITZ TN 50A | 115 | 57.5 | 40 | 74 | 140 |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 最高許容圧力（−20〜38℃の水・油・ガス：2.75MPa／150℃以下の水・油・ガス：0.69MPa）を超える条件ではご使用いただけません。ガスは可燃性・毒性以外のガスです。LPGなど燃焼用ガスには使用できません（メーカーの「ガス用バルブ」カタログから選定が必要です）。
- 配管の呼び径（1/2B）・面間（L=67mm）が適合することをご確認の上、ご注文ください。
- 流れの切換パターンは、メーカーカタログの切換パターン表でご確認ください（Lポート）。
よくある質問
- Q. TN 15Aの面間（寸法）は？
- A. 面間はL=67mm、高さはH=44mm、ハンドル寸法はD=80mmです。接続はねじ込み形です。他のサイズは上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・流体は？
- A. 最高許容圧力は、−20〜38℃の水・油・ガス：2.75MPa／150℃以下の水・油・ガス：0.69MPaです。ガスは可燃性・毒性以外のガスです。LPGなど燃焼用ガスには使用できません（メーカーの「ガス用バルブ」カタログから選定が必要です）。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. 12時までのご注文で当日出荷しています。数量のご相談は、お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
