説明
ニチアス TOMBO No.1120 手付フランジパッキン JIS 10K 100A（4B）厚さ3.0mm 2枚セット
この商品は、ニチアスのジョイントシートガスケット「TOMBO No.1120」を使った、JIS 10K 100A（4B）用の手付フランジパッキンです。厚さ3.0mm、2枚セットでの販売です。

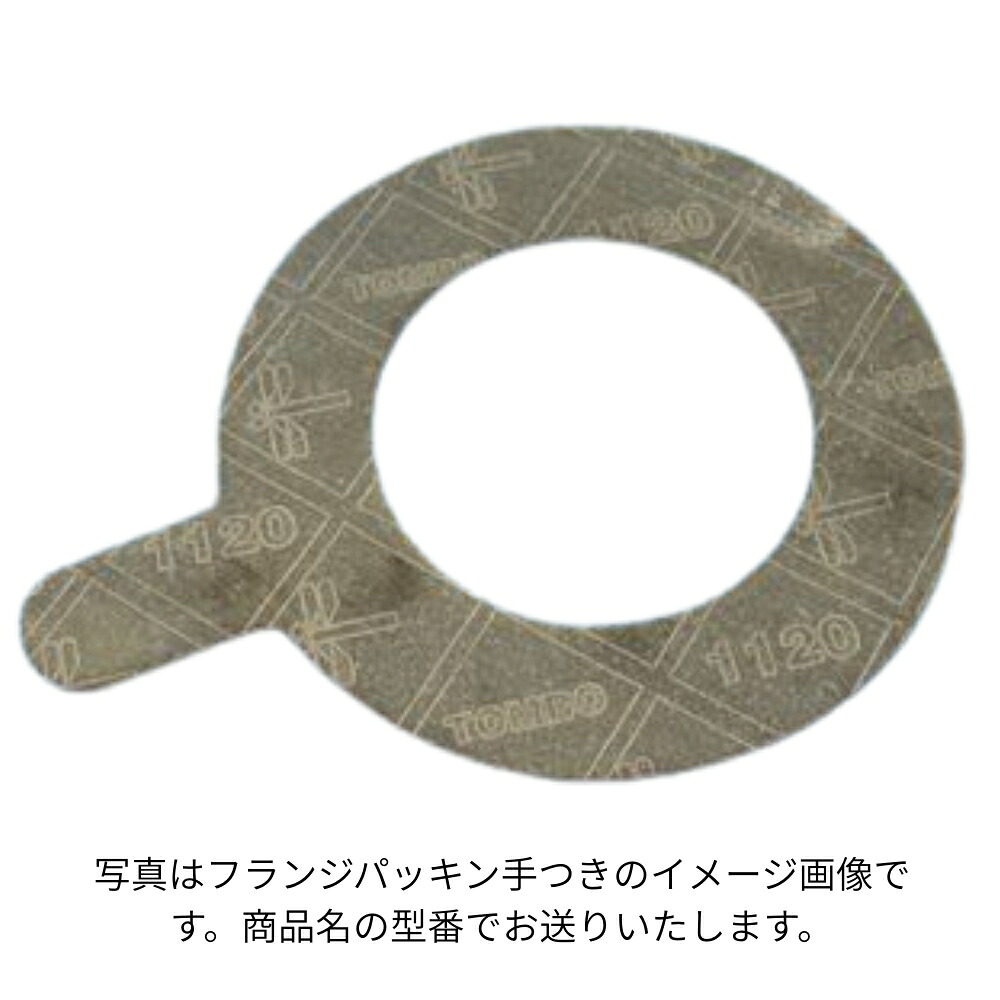

※写真はフランジパッキン手つきのイメージです。商品名の型番・サイズでお送りします。
商品仕様
| メーカー | ニチアス |
|---|---|
| 品名 | TOMBO No.1120（ジョイントシート） |
| 形状 | 手付フランジパッキン |
| 適合フランジ | JIS 10K 100A（4B） |
| 厚さ | 3.0mm |
| 入数 | 2枚セット |
| 主成分 | NBR、アラミド繊維、膨張黒鉛（ノンアスベスト） |
| 使用範囲 | 水系流体：最高4.0MPa（−29〜120℃）・最高215℃／油系流体：最高4.0MPa（−29〜120℃）・最高260℃／ガス系流体：最高1.0MPa・最高260℃（詳しくは下の使用範囲図） |
| ガスケット係数 m（3.0t） | 2.00 |
| 最小設計締付圧力 y（3.0t） | 11.0 N/mm² |
| 許容締付面圧（3.0t・ペーストなし） | 98.0 N/mm² |
使用範囲（流体圧力と温度）
流体の種類ごとに、使用できる圧力と温度の範囲を示した図です（メーカーカタログより）。色の付いた範囲内でご使用ください。
TOMBO No.1120の特長
- 膨張黒鉛を主成分としているため、耐熱性・耐蒸気性・耐食性に優れます（メーカーカタログより）。
- 傷が付きにくく、柔軟性に優れます（メーカーカタログより）。
- 比較的高温のフランジ、バルブ、機器に用いられます（メーカーカタログより）。
ニチアス 1120 手付フランジパッキン（10K・3.0mm）サイズ一覧（当店取扱い）
| 呼び径 | 入数 |
|---|---|
| ニチアス 1120 手付フランジパッキン 10K 15A | 4枚セット |
| ニチアス 1120 手付フランジパッキン 10K 20A | 4枚セット |
| ニチアス 1120 手付フランジパッキン 10K 25A | 4枚セット |
| ニチアス 1120 手付フランジパッキン 10K 32A | 4枚セット |
| ニチアス 1120 手付フランジパッキン 10K 40A | 4枚セット |
| ニチアス 1120 手付フランジパッキン 10K 50A | 4枚セット |
| ニチアス 1120 手付フランジパッキン 10K 65A | 2枚セット |
| ニチアス 1120 手付フランジパッキン 10K 80A | 2枚セット |
| 10K 100A（4B）（このページ） | 2枚セット |
| ニチアス 1120 手付フランジパッキン 10K 125A | 2枚セット |
| ニチアス 1120 手付フランジパッキン 10K 150A | 2枚セット |
掲載のないサイズ・厚さ（JIS 5K・20K、JPIフランジ用など）はお問い合わせください。
使用上のご注意
- メーカーカタログでは、ガス系流体に厚さ3.0mmはお勧めしないとされています。ガス配管にご使用の場合は事前にご相談ください。
- JISフランジとJPIフランジではガスケットの寸法が異なります。フランジの規格（JIS 10K）と呼び径（100A）をご確認の上、ご注文ください。
- ガス系流体の使用範囲図の網掛けの領域は、事前に十分な検討を行った上でご使用ください（メーカーカタログより）。
よくある質問
- Q. 1枚から購入できますか？
- A. この商品は2枚セットでの販売です。他の数量をご希望の場合はお問い合わせください。
- Q. 蒸気配管に使えますか？
- A. TOMBO No.1120は耐蒸気性に優れたジョイントシートです（メーカーカタログより）。使用する圧力・温度がメーカーの使用範囲内であることをご確認ください。ご不明な場合はお問い合わせください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. 12時までのご注文で当日出荷しています。数量のご相談は、お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
