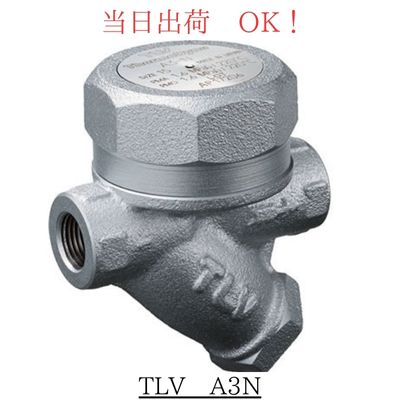

TLV ディスク式 スチームトラップ A3N-32A (1-1/4B) FC250 ねずみ鋳鉄製 ねじ込み形
蒸気を漏らさず、速やかにドレンを排出します。
配管内の蒸気漏れ対策に。信頼のTLV製ディスク式スチームトラップ A3N-32A
スチームトラップは、蒸気配管や蒸気使用機器の中で発生したドレン（凝縮水）を自動的に排出し、蒸気はできるだけ逃がさないようにするための自動弁です。この商品はTLVのA3Nで、呼び径32A（1-1/4B）・ねじ込み形です。
商品仕様
| メーカー | TLV（テイエルブイ） |
|---|---|
| 型番 | A3N-32A |
| サイズ／呼び径 | 1-1/4B（32A） |
| 接続方式 | ねじ込み形 |
| 材質 | FC250（ねずみ鋳鉄製） |
| 面間 | L=175mm |
| 使用圧力範囲 | 0.03～1.6MPa |
| 使用温度範囲 | ～220℃ |
| 適用用途 | 温度コントロールを必要としない一般的な用途 |
商品の特徴
ディスク式（サーモダイナミック式）の作動原理を採用したスチームトラップです。内部のディスクが蒸気とドレン（凝縮水）の圧力差・温度差を利用して開閉し、ドレンのみを自動的に排出します。構造がシンプルで可動部品が少ないため、メンテナンス性に優れています。
配管内に溜まったドレンを排出し、蒸気の効率的な利用をサポートする配管資材として、工場・プラント設備の配管まわりにご使用いただけます。
用途・取付上のご注意
使用圧力範囲（0.03～1.6MPa）・使用温度範囲（～220℃）の仕様を超える環境ではご使用いただけません。配管の呼び径・接続方式（ねじ込み形1-1/4B）が適合することをご確認の上、ご注文ください。設置方向や配管施工については、メーカーの取扱説明書に従って施工してください。
A3N サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| A3N 15A | ねじ込み形 | L=98mm |
| A3N 20A | ねじ込み形 | L=104mm |
| A3N 25A | ねじ込み形 | L=112mm |
| A3N 32A（このページ） | ねじ込み形 | L=175mm |
| A3N 40A | ねじ込み形 | L=180mm |
| A3N 50A | ねじ込み形 | L=195mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. A3N 32Aの面間（寸法）は？
- A. 面間はL=175mmです。接続はねじ込み形です。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は0.03～1.6MPa、温度は～220℃です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
