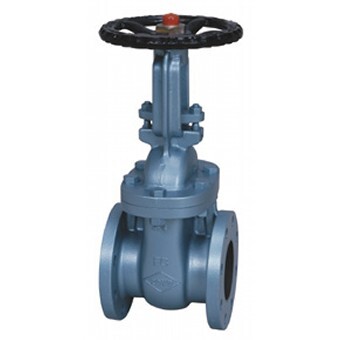

東洋バルヴ（TOYO）鋳鉄F形ゲートバルブ J5-FSRF 100A（4B）JIS 5K フランジ形
ゲートバルブ（仕切弁・スリースバルブ）は、弁体を流れに対して垂直に上下させて開閉するバルブです。この商品は東洋バルヴ（TOYO）の JIS 5K 鋳鉄F形ゲートバルブ「J5-FSRF」（外ねじ・JIS B 2031）で、呼び径100A・フランジ形・面間200mmです。
商品仕様
| メーカー | 東洋バルヴ（TOYO） |
|---|---|
| 製品記号 | J5-FSRF |
| 形式 | JIS 5K 鋳鉄F形ゲートバルブ（外ねじ） |
| 規格 | JIS B 2031 |
| 呼び径 | 100A（4B） |
| 接続 | JIS 5K フランジ形 |
| 面間 | L=200mm |
| 全開高さ | H=532mm |
| ハンドル径 | D1=230mm |
| リフト | 109mm |
| 質量 | 30kg |
| 弁箱・ふた・弁体 | FC200（鋳鉄） |
| 弁棒 | C3771BD（黄銅） |
| 弁座（弁箱付き・弁体付き） | CAC406（青銅） |
| パッキン押さえ | FCD-S |
| パッキン・ガスケット | 非石綿 |
| ハンドル車 | FC250 |
| 最高許容圧力（120℃以下の静流水） | 0.7MPa |
| 最高許容圧力（120℃以下の油・脈動水および空気） | 0.5MPa |
| 最高許容圧力（飽和蒸気） | 0.20MPa |
J5-FSRFの特長
- JIS B 2031 に準拠した、JIS 5K フランジ形の鋳鉄F形ゲートバルブ（外ねじ）です。
- 弁箱・ふた・弁体は鋳鉄（FC200）、弁座は青銅（CAC406）、弁棒は黄銅（C3771BD）です。
- パッキン・ガスケットは非石綿製です。
東洋バルヴ 鋳鉄F形ゲートバルブの比較（当店取扱い）
| 製品記号 | 呼び圧力 | 弁棒のねじ | 120℃以下の静流水 | 120℃以下の油・脈動水・空気 | 飽和蒸気 | 当店取扱いサイズ |
|---|---|---|---|---|---|---|
| J5-FSRF | JIS 5K | 外ねじ | 0.7MPa | 0.5MPa | 0.20MPa | 65A・80A・100A |
| J10-FSRF | JIS 10K | 外ねじ | 1.4MPa | 1.0MPa | 0.7MPa | 50A・65A・100A・125A・150A |
| J10-FSF | JIS 10K | 内ねじ（開度指示板付き） | 1.4MPa | 1.0MPa | 0.20MPa | 50A〜150A |
いずれも JIS B 2031 の鋳鉄F形ゲートバルブで、弁箱・ふた・弁体は FC200、弁座は CAC406（青銅）です。表はメーカーカタログの最高許容圧力です。
東洋バルヴ J5-FSRF サイズ別寸法一覧（当店取扱い）
| 呼び径 | 面間 L | 全開高さ H | ハンドル径 D1 | 質量 |
|---|---|---|---|---|
| 東洋バルヴ J5-FSRF 65A | 170 | 382 | 180 | 16kg |
| 東洋バルヴ J5-FSRF 80A | 180 | 436 | 180 | 19kg |
| J5-FSRF 100A（このページ） | 200 | 532 | 230 | 30kg |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 最高許容圧力は流体と温度によって異なります（120℃以下の静流水 0.7MPa、120℃以下の油・脈動水および空気 0.5MPa、飽和蒸気 0.20MPa）。この範囲を超える条件ではご使用いただけません。
- 配管フランジの規格（JIS 5K）・呼び径（4B）・面間（L=200mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. J5-FSRF 100Aの面間（寸法）は？
- A. 面間はL=200mm、全開高さはH=532mm、ハンドル径はD1=230mmです。接続はJIS 5K フランジ形です。
- Q. 蒸気配管に使えますか？
- A. 飽和蒸気での最高許容圧力は0.20MPaです（メーカーカタログより）。この範囲内でご使用ください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. 12時までのご注文で当日出荷しています。数量のご相談は、お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
