説明

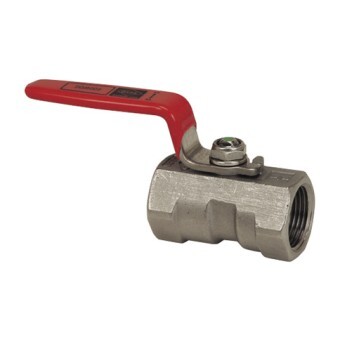

東洋バルヴ（TOYO）ステンレス製 ボールバルブ UZ-N 8A（1/4B）ねじ込み形
この商品は、東洋バルヴ（TOYO）の汎用・建築設備用「Uシリーズ」のクラス600 ねじ込み形ボールバルブ（1ピース・レデューストボア）「UZ-N」です。ボデーはステンレス鋼鋳鋼（SCS13A）で、呼び径8A・ねじ込み形・面間39mmです。
商品仕様
| メーカー | 東洋バルヴ（TOYO） |
|---|---|
| 製品記号 | UZ-N（Uシリーズ 汎用・建築設備用） |
| 形式 | クラス600 ねじ込み形ボールバルブ（1ピース・レデューストボア） |
| 呼び径 | 8A（1/4B） |
| 接続 | ねじ込み形 |
| 面間 | L=39mm |
| 高さ H | 31mm |
| ハンドル D | 60mm |
| ボア径 | d1=4.5mm（レデューストボア） |
| ボデー | SCS13A（ボデー形状は六角形） |
| インサート | SUS316又はSUS304 |
| ボール | SUS316 |
| シート・ステムシール・スラストワッシャー | R-PTFE |
| ステム | SUS316又はSUS304 |
| レバーハンドル | SUS430（クロムめっき） |
| スプリングワッシャー | SUS304-CSP |
| ナット | SUS304 |
| 最高許容圧力 | 常温の水・油・ガス：4.1MPa／飽和蒸気：1.0MPa |
UZ-Nの特長
- 東洋バルヴの汎用・建築設備用「Uシリーズ」の、ステンレス製（SCS13A）クラス600 ねじ込み形ボールバルブ（1ピース・レデューストボア）です。
東洋バルヴ UZ-N サイズ別寸法一覧（当店取扱い）
| 呼び径 | 面間 L | 高さ H | ハンドル D |
|---|---|---|---|
| UZ-N 8A（このページ） | 39 | 31 | 60 |
| 東洋バルヴ UZ-N 10A | 44 | 36 | 70 |
| 東洋バルヴ UZ-N 15A | 56.5 | 41 | 85 |
| 東洋バルヴ UZ-N 20A | 59 | 44 | 85 |
| 東洋バルヴ UZ-N 25A | 71 | 48 | 100 |
| 東洋バルヴ UZ-N 32A | 78 | 54 | 100 |
| 東洋バルヴ UZ-N 40A | 83 | 65 | 125 |
| 東洋バルヴ UZ-N 50A | 100 | 72 | 125 |
※寸法はメーカーカタログより（単位：mm）。掲載のないサイズはお問い合わせください。
取付・使用上のご注意
- 最高許容圧力（常温の水・油・ガス：4.1MPa／飽和蒸気：1.0MPa）を超える条件ではご使用いただけません。※ガスは、毒性ガス・可燃性ガスを除きます（メーカーカタログより）。
- 配管の呼び径（1/4B）・面間（L=39mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. UZ-N 8Aの面間（寸法）は？
- A. 面間はL=39mmです。接続はねじ込み形です。他のサイズは上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・流体は？
- A. 最高許容圧力は、常温の水・油・ガス：4.1MPa／飽和蒸気：1.0MPaです。※ガスは、毒性ガス・可燃性ガスを除きます（メーカーカタログより）。
- Q. 同じサイズで他メーカーの商品はありますか？
- A. KITZの600型ステンレス鋼ボールバルブ「KITZ UTK-8A」も取り扱っています。仕様はそれぞれの商品ページでご確認ください。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. 12時までのご注文で当日出荷しています。数量のご相談は、お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
