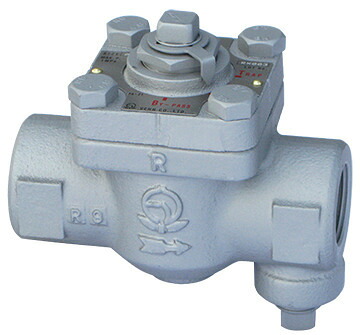

VENN サーモスタチック式 バイパス付スチームトラップ ATB5-G-15A (1/2B) FC 鋳鉄製 ねじ込み形［三役］
スチームトラップ・バイパス・ストップ弁の3機能を1台に集約。省スペース設計です。
信頼のVENN製サーモスタチック式バイパス付スチームトラップ ATB5-G-15A
スチームトラップは、蒸気配管や蒸気使用機器の中で発生したドレン（凝縮水）を自動的に排出し、蒸気はできるだけ逃がさないようにするための自動弁です。この商品はVENNのATB5-Gで、呼び径15A（1/2B）・ねじ込み形です。
商品仕様
| メーカー | VENN（ベン） |
|---|---|
| 型番 | ATB5-G-15A |
| 形式 | サーモエレメント式（サーモスタチック式） |
| サイズ／呼び径 | 15A（1/2B） |
| 接続規格 | JIS Rcねじ |
| 材質 | 本体（FC）、弁体・弁座（SUS）、コック（CAC406）、サーモエレメント（SUS316L） |
| 面間 | L=130mm |
| 適用流体 | 飽和蒸気（過熱蒸気には使用できません） |
| 使用圧力 | 1.0MPa以下 |
| 使用温度 | 184℃以下 |
| 背圧許容度 | 一次側圧力の50％以下（最小差圧0.03MPa） |
| 取付姿勢 | 水平・垂直・横取付自由 |
商品の特徴
サーモスタチック式のトラップ機能に、バイパス回路とストップ弁の3機能［三役］をコンパクトに集約した構造です。スペースの有効利用と設備費の削減に効果的です。
排出量が大きいため、管末から大型の機器まで幅広く使用できます。飽和蒸気温度から降下した温度で作動するため、生蒸気の排出や弁体の空打ちがなく、省エネにつながります。テスト弁をトラップに直付けすることも可能です。
用途・取付上のご注意
過熱蒸気には使用できません。適用流体は飽和蒸気です。使用圧力（1.0MPa以下）・使用温度（184℃以下）の仕様を超える環境ではご使用いただけません。取付方向はドレンの流れ方向と本体矢印方向を合わせ、ドレンが自重で流入できるよう、できるだけ低い位置に取り付けてください。トラップの入口側には必ずストレーナを設けてください。
ATB5-G サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| ATB5-G 15A（このページ） | JIS Rcねじ | L=130mm |
| ATB5-G 20A | JIS Rcねじ | L=130mm |
| ATB5-G 25A | JIS Rcねじ | L=130mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. ATB5-G 15Aの面間（寸法）は？
- A. 面間はL=130mmです。接続はJIS Rcねじです。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる流体は？
- A. 飽和蒸気（過熱蒸気には使用できません）です。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は1.0MPa以下、温度は184℃以下です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
