VENN バケット式 スチームトラップ AK1H-GL-20A (3/4B) FC 鋳鉄製 ねじ込み形
配管ライン・ヘッダのドレン抜きに。全機構を蓋に集約し、メンテナンスも簡単です。

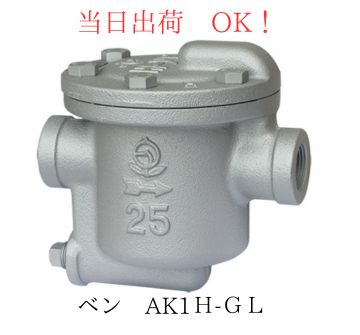

信頼のVENN製バケット式スチームトラップ AK1H-GL-20A
スチームトラップは、蒸気配管や蒸気使用機器の中で発生したドレン（凝縮水）を自動的に排出し、蒸気はできるだけ逃がさないようにするための自動弁です。この商品はVENNのAK1H-GLで、呼び径20A（3/4B）・ねじ込み形です。
商品仕様
| メーカー | VENN（ベン） |
|---|---|
| 型番 | AK1H-GL-20A |
| 形式 | バケット式（メカニカル式） |
| サイズ／呼び径 | 20A（3/4B） |
| 接続規格 | JIS Rcねじ |
| 材質 | 本体（FC）、弁体・弁座（SUS）、バケット（SUS） |
| 面間 | L=148mm |
| 使用圧力範囲 | 0.035～0.7MPa |
| 使用温度 | 184℃以下 |
| 取付姿勢 | 水平配管に正立取付 |
商品の特徴
配管ライン・ヘッダなどのドレン抜きトラップとして一般的なバケット式スチームトラップです。全機構が蓋に取り付けられているため、分解・点検などのメンテナンスが容易です。
弁内部の構造がシンプルで、耐久性・信頼性に優れています。工場・プラント設備の配管まわりのドレン排出用としてご使用いただけます。
用途・取付上のご注意
使用圧力範囲（0.035～0.7MPa）・使用温度（184℃以下）の仕様を超える環境ではご使用いただけません。呼び径を選定する場合は、安全率をみて計画排出量の3倍以上の容量で選定してください。水平配管に正立で取り付けてください。設置方法の詳細はメーカーの取扱説明書に従ってください。
AK1H-GL サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| AK1H-GL 15A | JIS Rcねじ | L=130mm |
| AK1H-GL 20A（このページ） | JIS Rcねじ | L=148mm |
| AK1H-GL 25A | JIS Rcねじ | L=184mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. AK1H-GL 20Aの面間（寸法）は？
- A. 面間はL=148mmです。接続はJIS Rcねじです。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は0.035～0.7MPa、温度は184℃以下です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
