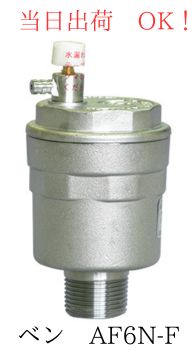

VENN (ベン) 空気抜弁 AF6N-F-20A (3/4B) C3771 黄銅製 ねじ込み形
気泡分散方式で安定作動、手動閉止機構付きの小型空気抜弁。
配管・温水ボイラ・ファンコイルなど幅広い用途に対応するVENN製空気抜弁 AF6N-F-20A
空気抜弁（エアベント）は、配管内にたまった空気を自動で排出し、流れを妨げるエアだまりを防ぐためのバルブです。この商品はVENNのAF6N-Fで、呼び径20A（3/4B）・ねじ込み形です。
商品仕様
| メーカー | VENN（株式会社ベン） |
|---|---|
| 型番 | AF6N-F-20A |
| サイズ／呼び径 | 3/4B（20A） |
| 接続方式 | ねじ込み形（JIS Rねじ、P・V兼用コア対応） |
| 材質 | 本体 C3771（ニッケルクロムメッキ）、ディスク EPDM、フロート PP樹脂 |
| 使用圧力範囲 | 1.0MPa以下 |
| 使用温度範囲 | 5～100℃ |
| 適用流体 | 水・温水 |
| 取付姿勢 | 鉛直から5°以内の直立取付 |
| 付属機構 | 手動閉止ツマミ |
| 質量 | 0.6kg |
商品の特徴
BBC（気泡分散）方式を採用し、水の巻き込み排出をしにくい安定作動が特長の小型空気抜弁です。1.0MPaまで使用でき、手動閉止機構を備えています。
空気排出側はチューブ継手形状です。配管・温水ボイラ・ファンコイル・中小圧力タンク・ソーラーシステムなど幅広い用途でご使用いただけます。
用途・取付上のご注意
鉛直から5°以内の直立に取り付けてください。取付け前に配管や機器内の異物を除去してください。保守点検時に止水できるよう、入口側に止弁（仕切弁またはボール弁）を取り付けてください。屋内に取り付ける場合は、万一の水漏れに備えビニルチューブや配管などで排水溝まで導いてください（先端は水没しないよう間接排水としてください）。水漏れが生じた際はツマミを回して止めてください。凍結が予測される場合は、空気抜弁自体を保温材などで覆ってください。
AF6N-F サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 質量 |
|---|---|---|
| AF6N-F 15A | ねじ込み形（JIS Rねじ、P・V兼用コア対応） | 0.6kg |
| AF6N-F 20A（このページ） | ねじ込み形（JIS Rねじ、P・V兼用コア対応） | 0.6kg |
| AF6N-F 25A | ねじ込み形（JIS Rねじ、P・V兼用コア対応） | 0.6kg |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. 使用できる流体は？
- A. 水・温水です。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は1.0MPa以下、温度は5～100℃です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-5948）またはお問い合わせからお気軽にどうぞ。
