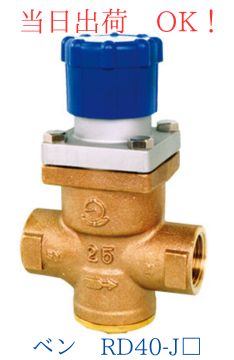

VENN 蒸気用 減圧弁 RD40-JL-20A (3/4B) CAC 青銅製 ねじ込み形
コンパクトながら高精度な圧力調整を実現。
信頼のVENN（ベン）製 蒸気用小型減圧弁 RD40-JL-20A
減圧弁は、配管の一次側の圧力を、使用する設備に合った一定の二次側圧力に下げて保つためのバルブです。この商品はVENNのRD40-JLで、呼び径20A（3/4B）・ねじ込み形です。
商品仕様
| メーカー | VENN（ベン） |
|---|---|
| 型番 | RD40-JL-20A |
| 形式 | 小型減圧弁（ベローズ式） |
| サイズ／呼び径 | 20A（3/4B） |
| 接続規格 | JIS Rc ねじ込み |
| 材質 | 本体（青銅鋳物CAC406）、要部 弁体・弁座・ベローズ（ステンレス鋼） |
| 面間 | L=96mm |
| 適用流体 | 蒸気 |
| 使用温度 | 220℃以下 |
| 一次側圧力 | 1.0MPa以下 |
| 二次側調整圧力範囲 | 0.02～0.25MPa（Lタイプ・緑） |
| 最小差圧 | 0.02MPa |
| 最大減圧比 | 20：1 |
| 締切昇圧 | 0.02MPa以下 |
| 許容漏洩量 | 定格流量の0.05％以下 |
商品の特徴
コンパクトなボディに高精度なベローズ式圧力調整機構を備えた蒸気用小型減圧弁です。締切昇圧が少なく、安定した二次圧制御が可能です。省スペースな設置が求められる蒸気配管に適しています。
用途・取付上のご注意
一次側圧力（1.0MPa以下）・使用温度（220℃以下）の仕様を超える環境ではご使用いただけません。弁前後の最小差圧は0.02MPa、最大減圧比は20：1です。取付姿勢は水平配管に正立取付としてください。
RD40-JL サイズ別寸法一覧（当店取扱い）
| 呼び径 | 接続 | 面間 |
|---|---|---|
| RD40-JL 15A | JIS Rc ねじ込み | L=83mm |
| RD40-JL 20A（このページ） | JIS Rc ねじ込み | L=96mm |
| RD40-JL 25A | JIS Rc ねじ込み | L=108mm |
※寸法はメーカーカタログより。掲載のないサイズはお問い合わせください。
よくある質問
- Q. RD40-JL 20Aの面間（寸法）は？
- A. 面間はL=96mmです。接続はJIS Rc ねじ込みです。他のサイズの面間は上のサイズ別寸法一覧をご覧ください。
- Q. 使用できる流体は？
- A. 蒸気です。
- Q. 使用できる圧力・温度の範囲は？
- A. 圧力は一次側 1.0MPa以下／二次側 0.02～0.25MPa（Lタイプ・緑）、温度は220℃以下です。仕様を超える条件ではご使用いただけません。
- Q. 在庫や納期、まとまった数量の見積もりは？
- A. お電話（0545-61-5948）またはお問い合わせから、型番・サイズ・数量・ご希望納期をお知らせください。
