説明

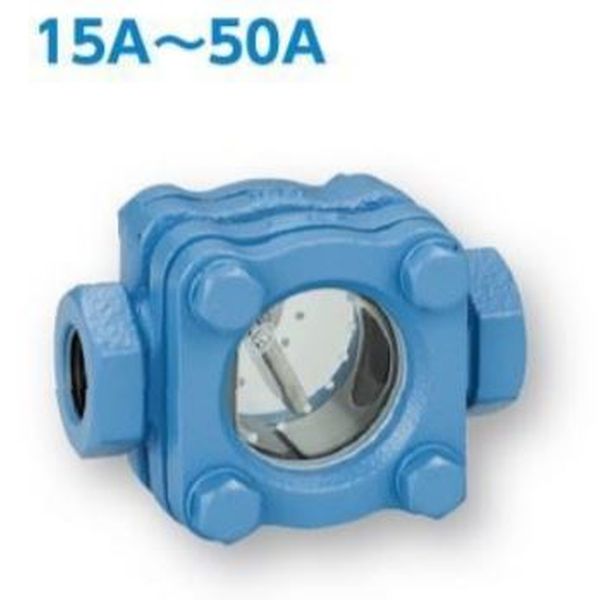

ワシノ機器 ダクタイル製フラッパー式サイトグラス GEFDS 50A（2B）
サイトグラス（のぞき窓）は、配管の途中に取り付けて内部の流れを目で確認するための機器です。ワシノ機器 GEFDSは、本体にダクタイル鋳鉄（FCD450）を使ったフラッパー式のサイトグラスで、本品は呼び径50A（Rc2ねじ込み）です。
商品仕様
| メーカー | ワシノ機器 |
|---|---|
| 型式 | GEFDS（ダクタイル製フラッパー式サイトグラス） |
| 呼び径 | 50A（2B） |
| 接続規格 | Rc（PT）ねじ込み形（Rc2） |
| 面間 | L=160mm |
| 高さ | H=約134mm |
| 質量 | 約4.5kg |
| 設計圧力 | 1.0MPa・G |
| 設計温度 | 150℃ |
| 材質 | 本体・リングナット（カバー） FCD450（ダクタイル鋳鉄）／ガラス 強化ガラス／フラッパー・ピン・スプリング・支持金具 SUS316／ガスケット・クッション PTFE |
| ガラス寸法 | 外径95mm×厚さ12mm（2枚） |
※寸法・質量はメーカー承認図（GF1151）による値です。
GEFDSの特長
- 片面ずつガラスを固定する構造のため、ガラスの取替・交換が容易に行えます（メーカーカタログ記載）。
- フラッパー（弁板）の動きで、配管内に流体が流れているかを確認できます。
- 本体はダクタイル鋳鉄（FCD450）、フラッパー等の内部部品はSUS316です。
- メーカーオプションとして、保護カバー（PH）・保護プレート（PS2）・マイカシート（MI）・PFA/FEPシート（CL）・アクリルサポート（AS）・流量測定目盛（SC）が用意されています。ご希望の方はお問い合わせください。
取付・使用上のご注意
- 設計圧力は1.0MPa・G、設計温度は150℃です。この範囲を超える条件ではご使用になれません。
- 流れの方向（本体の矢印）に合わせて取り付けてください。
- ガラスは消耗品です。破損・汚れが生じた場合は取り替えてください。
- ご使用になる流体との適合は、事前にご確認ください。ご不明な点はお問い合わせください。
- 配管の呼び径（2B）・面間（L=160mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. GEFDSの設計圧力・設計温度は？
- A. 設計圧力1.0MPa・G、設計温度150℃です（メーカー承認図・カタログ記載）。
- Q. ガラスの交換はできますか？
- A. 片面ずつガラスを固定する構造のため、ガラスの取替・交換が容易です。交換用ガラスについてはお問い合わせください。
- Q. 掲載のないサイズやフランジ形はありますか？
- A. 当店ではGEFDSの10A〜50Aを取り扱っています。フランジ形などそのほかの型式はお問い合わせください。
ワシノ機器 GEFDS 取扱いサイズ
- ワシノ機器 サイトグラス GEFDS 10A（Rc3/8・面間L=70mm）
- ワシノ機器 サイトグラス GEFDS 15A（Rc1/2・面間L=95mm）
- ワシノ機器 サイトグラス GEFDS 20A（Rc3/4・面間L=100mm）
- ワシノ機器 サイトグラス GEFDS 25A（Rc1・面間L=120mm）
- ワシノ機器 サイトグラス GEFDS 32A（Rc1-1/4・面間L=140mm）
- ワシノ機器 サイトグラス GEFDS 40A（Rc1-1/2・面間L=145mm）
- GEFDS 50A（Rc2・面間L=160mm）（このページの商品）
