フランジパッキン（ガスケット）の種類と厚みの選び方｜ジョイントシートの使用範囲と規格・サイズの確認

フランジパッキン（ガスケット）は、配管のフランジとフランジの間に挟んで、流体の漏れを防ぐシール材です。交換のときに迷いやすいのが「どの種類を選ぶか」「厚さは何mmにするか」「規格・サイズはどう合わせるか」の3点です。

この記事では、設備担当者・施工業者の方向けに、フランジパッキンの種類、ジョイントシートの使用範囲（圧力・温度）、厚さによる違い、規格とサイズの確認方法を、ニチアスのガスケットカタログの数値をもとにまとめました。当店で扱っているニチアス TOMBO No.1120 手付フランジパッキン（JIS 10K・厚さ3.0mm）のサイズ一覧も掲載しています。

この記事の要点

ガスケットは大きくシートガスケット・セミメタルガスケット・メタルガスケット・ゴム質などに分かれます（ニチアスのカタログの分類）
一般のフランジでよく使われるジョイントシートは、品番ごとに使える圧力・温度（使用範囲）が決まっています
厚さで締付の条件が変わります。薄いほど締付に大きな面圧が必要で、厚いほど小さい面圧で済みます。ただし、ガス系流体に厚さ3.0mmはお勧めしないとされています
JISフランジとJPIフランジではガスケットの寸法が違います。フランジの規格（10Kなど）と呼び径を確認して選びます

手付フランジパッキン：ニチアス TOMBO No.1120

JIS 10K・厚さ3.0mm 15A〜150A／サイズを選んで商品ページへ

1120-T10K-3-015 1120-T10K-3-020 1120-T10K-3-025 1120-T10K-3-032 1120-T10K-3-040 1120-T10K-3-050 1120-T10K-3-065 1120-T10K-3-080 1120-T10K-3-100 1120-T10K-3-125 1120-T10K-3-150

フランジパッキン（ガスケット）の種類

ニチアスのガスケットカタログでは、ガスケットを次のように分類しています。

分類	主な製品
シートガスケット	ジョイントシート、ふっ素樹脂ガスケット、膨張黒鉛ガスケット
セミメタルガスケット	ボルテックスガスケット、カンプロファイルガスケット、メタルジャケットガスケット、熱交換器用ガスケット
メタルガスケット	リングジョイントガスケット、メタルガスケット、メタルOシール
その他	ゴム質ガスケット、織布ガスケット、ペースト、その他シール材

このうち、水・蒸気・空気などのユーティリティ配管のフランジでよく使われるのがジョイントシートです。カタログでは、ジョイントシートは「ゴム、繊維、充填材を混合し、ロールで加工したシートガスケット」で、必要な寸法・形状に加工して、ユーティリティ配管や機器の接合部に使うと説明されています。

ジョイントシートの使用範囲（圧力・温度）

ジョイントシートは品番ごとに、流体の種類（水系・油系・ガス系）別に使える圧力と温度の範囲が決まっています。ニチアスの代表的なジョイントシートをカタログの値で比べると、次のとおりです。

品番	主成分	特長（カタログより）	使用範囲の上限
TOMBO No.1120	NBR、アラミド繊維、膨張黒鉛	膨張黒鉛を主成分とし、耐熱性・耐蒸気性・耐食性に優れる。比較的高温のフランジ、バルブ、機器に用いられる	水系・油系：4.0MPa（−29〜120℃）、最高温度は水系215℃・油系260℃／ガス系：1.0MPa、260℃
TOMBO No.1995	NBR、アラミド繊維、無機充填材	標準グレード。比較的低温のフランジ、バルブ、機器に用いられる	水系・油系：3.0MPa、最高183℃／ガス系：1.0MPa、183℃
TOMBO No.1995-W	NBR、アラミド繊維、無機充填材	No.1995と同等性能の白色品。流体への黒色異物の混入を避けたい箇所に	No.1995と同じ

使用範囲は温度によって変わり、温度が高くなるほど使える圧力は下がります。当店で扱っている TOMBO No.1120 の使用範囲図（メーカーカタログ）は次のとおりです。色の付いた範囲内で使います。

水系流体

油系流体

ガス系流体

ガス系流体の図の網掛けの領域は、事前に十分な検討を行った上で使用するようカタログで案内されています。また No.1995・1995-W は、配管ガスケットとして100℃以上の蒸気シールに使う場合、使用期間の目安が1〜2年とされています。蒸気配管や比較的高温の配管では、耐蒸気性に優れるとされる No.1120 のような品番が候補になります。

厚さの選び方｜0.8mm・1.5mm・3.0mmの違い

ジョイントシートの厚さは、ニチアスの No.1120 で0.4〜3.0mmの標準寸法があります。厚さが変わると、フランジの設計で使うガスケット係数 m・最小設計締付圧力 yや、締め付けてよい上限の許容締付面圧が変わります。

厚さ	ガスケット係数 m	最小設計締付圧力 y	許容締付面圧（ペーストなし）
0.8mm	3.50	44.8 N/mm²	294.2 N/mm²
1.5mm	2.75	25.5 N/mm²	196.1 N/mm²
3.0mm	2.00	11.0 N/mm²	98.0 N/mm²（No.1120）

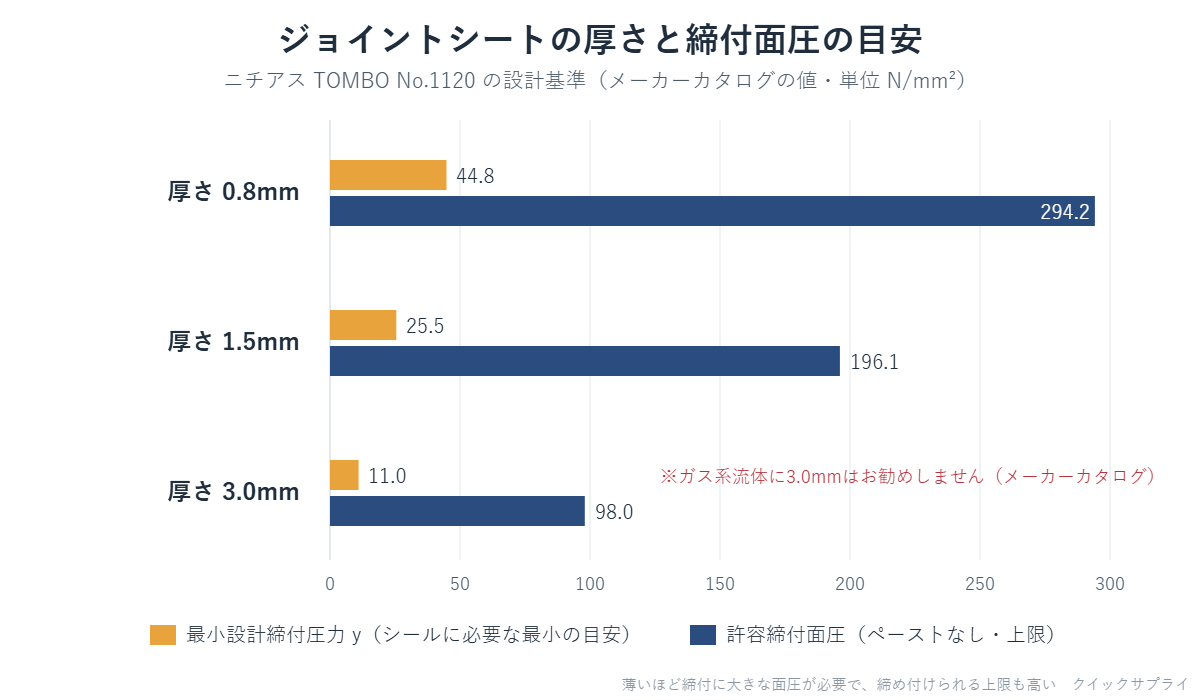

ジョイントシートの厚さと締付面圧の目安（ニチアス TOMBO No.1120）

表のとおり、薄いガスケットほど、シールに必要な締付圧力が大きくなり、締め付けてよい上限も高くなります。反対に厚いガスケットは小さい締付圧力で済みますが、締め付けてよい上限は低くなります。どの厚さが適しているかは、フランジの種類やボルトの締付条件によって決まるため、既設のガスケットと同じ厚さを選ぶのが基本です。

また、ニチアスのカタログではガス系流体に厚さ3.0mmはお勧めしませんとされています。シールに必要な最小の締付面圧も、水・油系流体の14.7 N/mm²に対し、ガス系流体は34.3 N/mm²と大きくなっています。ガス配管のガスケットを選ぶときは、厚さもあわせて確認してください。

規格とサイズの確認

フランジパッキンは、フランジの規格（JIS 10K・JIS 5K・JIS 20K、JPIなど）と呼び径に合わせて選びます。JISフランジとJPIフランジではガスケットの寸法が異なるため、同じ呼び径でも取り違えないよう注意が必要です。

フランジの規格を確認する：フランジの刻印や図面で、JIS 10K などの規格を確認します。
呼び径を確認する：配管の呼び径（15A、50A など）を確認します。
流体と温度・圧力を確認する：使用範囲に入る品番を選びます。
厚さを確認する：既設のガスケットと同じ厚さが基本です。ガス系流体の場合は厚さにも注意します。

当店のニチアス TOMBO No.1120 手付フランジパッキン（JIS 10K・厚さ3.0mm）

当店では、ニチアスのジョイントシート TOMBO No.1120 を使った、JIS 10K用の手付フランジパッキン（厚さ3.0mm）を扱っています。主成分は NBR、アラミド繊維、膨張黒鉛（ノンアスベスト）です。

呼び径	型番	入数
15A（1/2B）	1120-T10K-3-015	4枚セット
20A（3/4B）	1120-T10K-3-020	4枚セット
25A（1B）	1120-T10K-3-025	4枚セット
32A（1-1/4B）	1120-T10K-3-032	4枚セット
40A（1-1/2B）	1120-T10K-3-040	4枚セット
50A（2B）	1120-T10K-3-050	4枚セット
65A（2-1/2B）	1120-T10K-3-065	2枚セット
80A（3B）	1120-T10K-3-080	2枚セット
100A（4B）	1120-T10K-3-100	2枚セット
125A（5B）	1120-T10K-3-125	2枚セット
150A（6B）	1120-T10K-3-150	2枚セット

型番をクリックすると各サイズの商品ページへ移動します。掲載のないサイズ・厚さ（JIS 5K・20K、JPIフランジ用など）は、お問い合わせください。

よくある質問

Q. フランジパッキンの厚さは何mmを選べばよいですか？

A. 既設のガスケットと同じ厚さを選ぶのが基本です。厚さによって必要な締付圧力が変わり、ニチアスのカタログでは厚さ0.8mmで最小設計締付圧力44.8 N/mm²、3.0mmで11.0 N/mm²とされています。ガス系流体に3.0mmはお勧めしないとされています。

Q. 蒸気配管に使えるフランジパッキンは？

A. ジョイントシートの TOMBO No.1120 は、膨張黒鉛を主成分とし耐熱性・耐蒸気性に優れるとカタログで説明されています。使う圧力・温度が使用範囲図の範囲内であることを確認してください。

Q. ノンアスベストのパッキンですか？

A. 当店の TOMBO No.1120 手付フランジパッキンは、NBR・アラミド繊維・膨張黒鉛を主成分とするノンアスベスト品です。

Q. 1枚から購入できますか？

A. 15A〜50Aは4枚セット、65A〜150Aは2枚セットでの販売です。ほかの数量はお問い合わせください。
