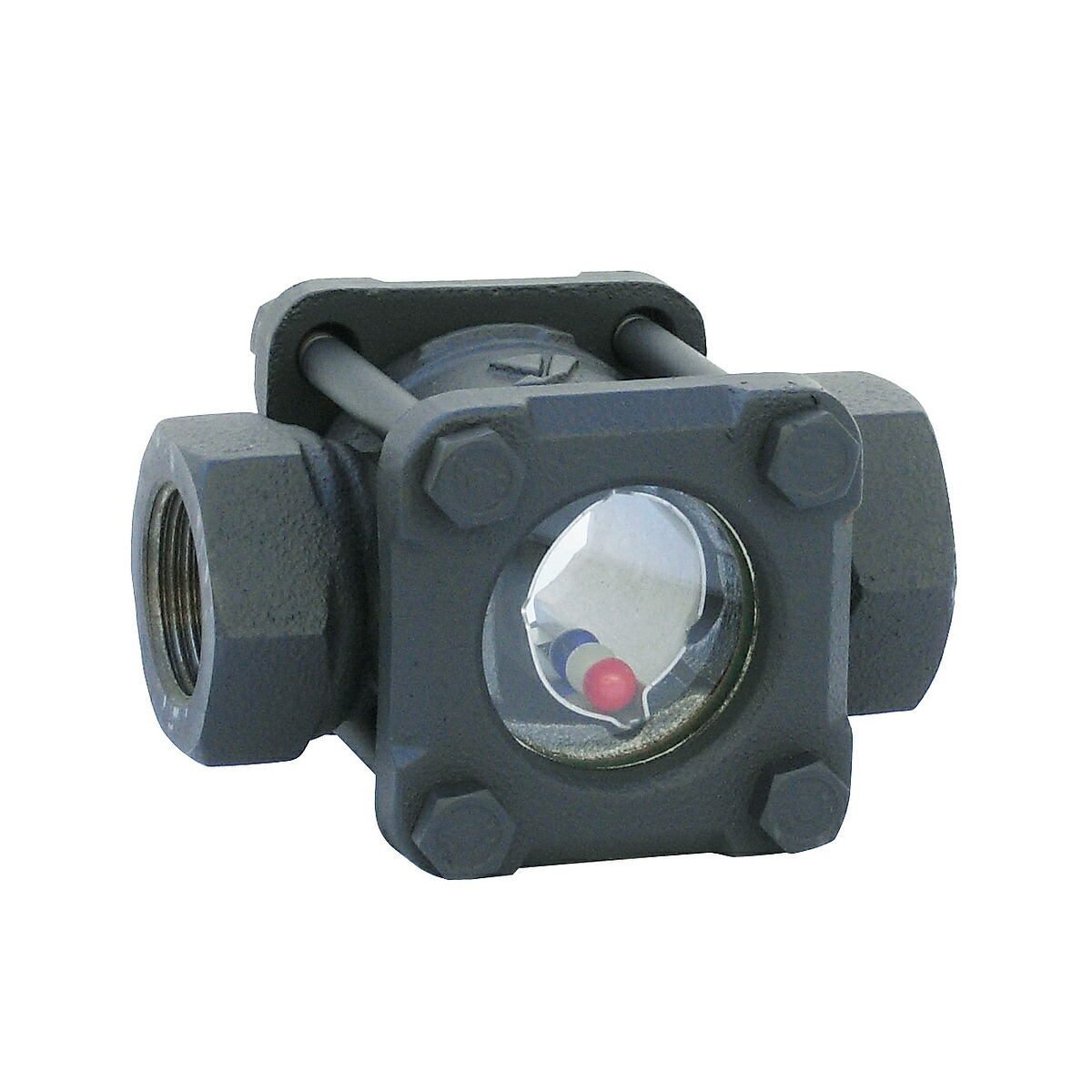

ヨシタケ ボール式サイトグラス SB-1S 15A（1/2B）
サイトグラス（のぞき窓）は、配管の途中に取り付けて内部の流れを目で確認するための機器です。ヨシタケ SB-1Sはボール式のサイトグラスで、本品は呼び径15A（Rc1/2ねじ込み）です。
商品仕様
| メーカー | ヨシタケ（VALVEXブランド） |
|---|---|
| 型番 | SB-1S（ボール式） |
| サイズ／呼び径 | 15A（1/2B） |
| 接続規格 | JIS Rc（Rc1/2）ねじ込み形 |
| 面間 | L=80mm |
| W寸法 | 35mm |
| 質量 | 0.7kg |
| 適用流体 | 冷温水 |
| 最高使用圧力 | 1.0MPa |
| 最高温度 | 85℃ |
| 材質 | 本体 球状黒鉛鋳鉄（FCD450）／ガラス 強化ガラス、ボール 合成樹脂 |
SB-1Sの特長
- ボールが動くことにより、流れの状態を確認できます。
- ボールが回転し、ガラス面に水垢などを付きにくくすることができます。
- 水平・垂直いずれの配管にも取り付けられます（水平配管はガラス面を横向きに）。
サイトグラスの種類と選び方（ヨシタケ）
| 型番 | 方式 | 確認できること | 適用流体 | 最高温度 |
|---|---|---|---|---|
| SL-1S | 透視式 | 二液流体の混合状態や色合い、断続的に流れる流体の確認 | 冷温水・油・その他非危険流体 | 150℃ |
| SF-1S | フラップ式 | フラップと指示板による流量変化の確認 | 冷温水・油・その他非危険流体 | 150℃ |
| SB-1S | ボール式 | ボールの動きによる流れ状態の確認 | 冷温水 | 85℃ |
いずれも本体は球状黒鉛鋳鉄（FCD450）、ガラスは強化ガラス、最高使用圧力1.0MPa、JIS Rcねじ込み形です。
取付・使用上のご注意
- 適用流体は冷温水です。最高温度は85℃です。
- 水平・垂直いずれの配管にも取り付けられます。水平配管の場合はガラス面を横向きにしてください。
- ガラス・ボールは消耗品です。
- 配管の呼び径（1/2B）・面間（L=80mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. 蒸気や油に使えますか？
- A. SB-1Sの適用流体は冷温水です。油などには透視式SL-1Sやフラップ式SF-1S（冷温水・油・その他非危険流体）をご検討ください。
- Q. ボールにはどんな役割がありますか？
- A. ボールが動くことで流れの状態を確認できます。また、ボールが回転してガラス面に水垢などを付きにくくする効果があります。
- Q. 掲載のないサイズやフランジ形はありますか？
- A. メーカーには15A～50Aのねじ込み形（SB-1S）とフランジ形（SB-1F）があります。当店に掲載のないサイズ・型式はお問い合わせください。
関連する商品カテゴリー
ご注意事項
本製品は工業用配管資材です。用途に適合するか、ご不明な点は事前にお問い合わせください。仕様は改良のため予告なく変更となる場合がございます。 在庫・納期のご確認は、お電話（0545-61-4018）またはお問い合わせからお気軽にどうぞ。
