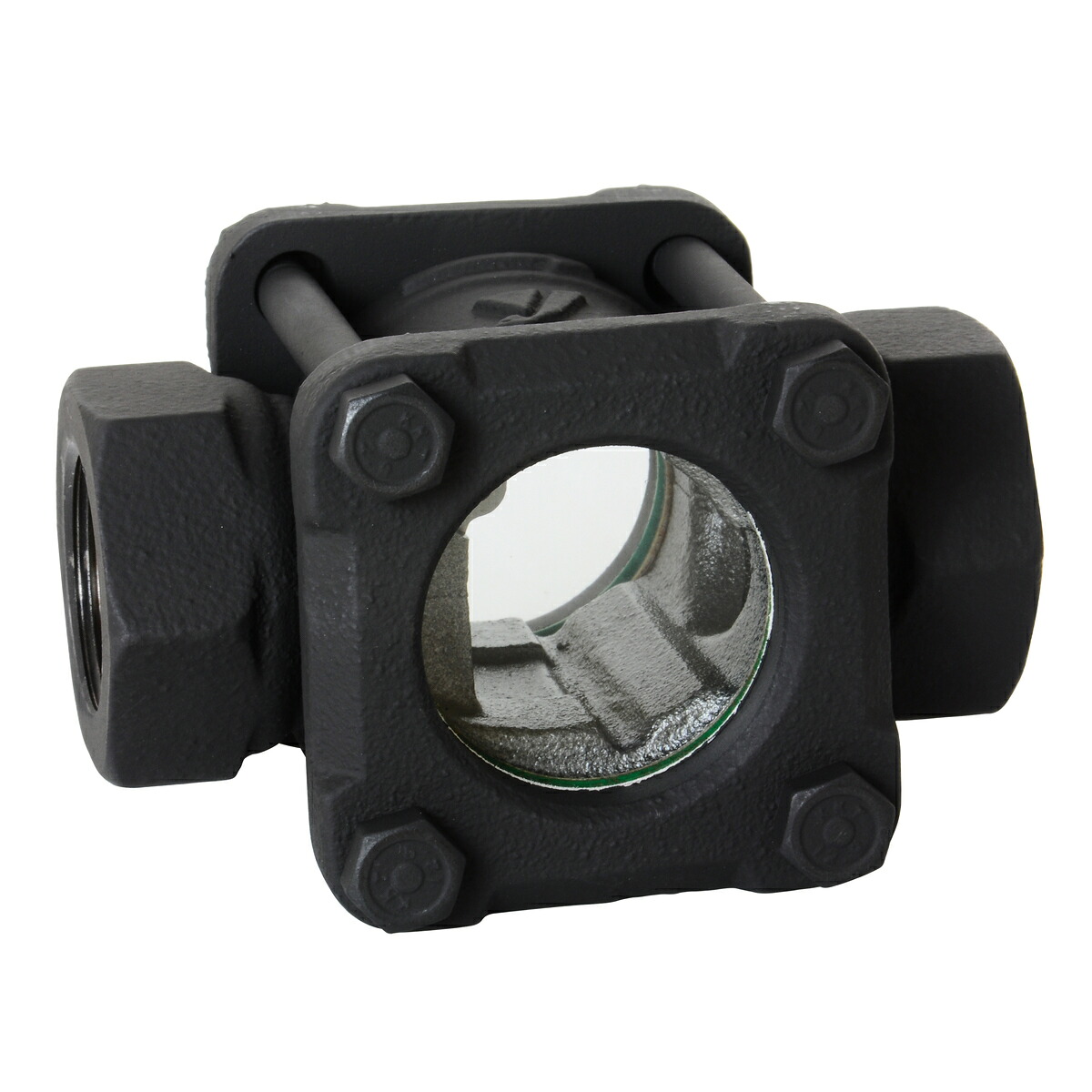

ヨシタケ 透視式サイトグラス SL-1S 15A（1/2B）
サイトグラス（のぞき窓）は、配管の途中に取り付けて内部の流れを目で確認するための機器です。ヨシタケ SL-1Sは透視式のサイトグラスで、本品は呼び径15A（Rc1/2ねじ込み）です。
商品仕様
| メーカー | ヨシタケ（VALVEXブランド） |
|---|---|
| 型番 | SL-1S（透視式） |
| サイズ／呼び径 | 15A（1/2B） |
| 接続規格 | JIS Rc（Rc1/2）ねじ込み形 |
| 面間 | L=80mm |
| W寸法 | 35mm |
| 質量 | 0.7kg |
| 適用流体 | 冷温水・油・その他非危険流体 |
| 最高使用圧力 | 1.0MPa |
| 最高温度 | 150℃ |
| 耐熱衝撃温度 | 100℃ |
| 材質 | 本体 球状黒鉛鋳鉄（FCD450）／ガラス 強化ガラス |
SL-1Sの特長
- 二液流体の混合状態や、その色合いを確認できます。
- 断続的に流れる流体の確認が可能です。
- 水平・垂直いずれの配管にも取り付けられます。
- 蒸気ドレン用には、マイカ（雲母）プレート付きをメーカーにて製作可能です。
サイトグラスの種類と選び方（ヨシタケ）
| 型番 | 方式 | 確認できること | 適用流体 | 最高温度 |
|---|---|---|---|---|
| SL-1S | 透視式 | 二液流体の混合状態や色合い、断続的に流れる流体の確認 | 冷温水・油・その他非危険流体 | 150℃ |
| SF-1S | フラップ式 | フラップと指示板による流量変化の確認 | 冷温水・油・その他非危険流体 | 150℃ |
| SB-1S | ボール式 | ボールの動きによる流れ状態の確認 | 冷温水 | 85℃ |
いずれも本体は球状黒鉛鋳鉄（FCD450）、ガラスは強化ガラス、最高使用圧力1.0MPa、JIS Rcねじ込み形です。
取付・使用上のご注意
- 最高温度は150℃、耐熱衝撃温度は100℃です。急激な温度変化が生じる箇所ではご注意ください。
- 水平・垂直いずれの配管にも取り付けられます。
- 蒸気ドレン用には、マイカ（雲母）プレート付き（SLM-1S）がメーカーで製作可能です（最高使用圧力は0.6MPa）。ご希望の場合はお問い合わせください。
- ガラスは消耗品です。
- 配管の呼び径（1/2B）・面間（L=80mm）が適合することをご確認の上、ご注文ください。
よくある質問
- Q. 蒸気ドレンの確認に使えますか？
- A. 標準品の適用流体は冷温水・油・その他非危険流体です。蒸気ドレン用にはマイカプレート付き（SLM-1S、最高使用圧力0.6MPa）をメーカーで製作できますので、お問い合わせください。
- Q. 取付けの向きに決まりはありますか？
- A. 水平・垂直いずれの配管にも取り付けられます。
- Q. 掲載のないサイズやフランジ形はありますか？
- A. メーカーには15A～50Aのねじ込み形（SL-1S）とフランジ形（SL-1F）があります。当店に掲載のないサイズ・型式はお問い合わせください。
