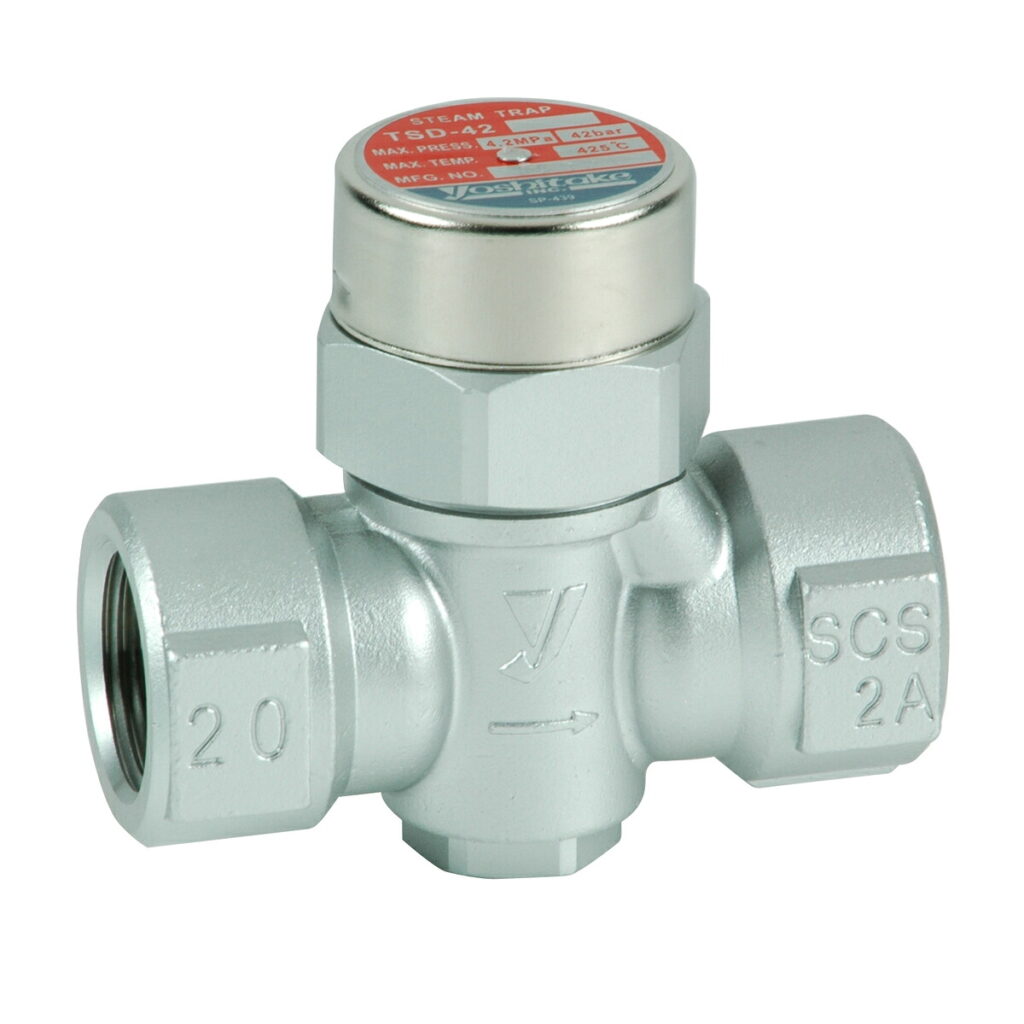

ヨシタケ TSD-42は、株式会社ヨシタケのディスク式スチームトラップ「TRAP STAR」シリーズのうち、最高使用圧力4.2MPaの高圧型です。本体はステンレス鋼（SCS2A）、ねじ込み形（JIS Rcねじ）で、当店では呼び径15A・20A・25Aを扱っています。使用温度は425℃です。
この記事では、型番「TSD-42」で交換品や仕様をお探しの方向けに、ヨシタケ TSD-42の仕様・サイズ別の面間・取り付けの注意点をまとめました。面間は15AがL=78mm、20AがL=85mm、25AがL=95mmです。
ヨシタケ TSD-42とは？特長と用途
TSD-42は、内部のディスク（円板）が蒸気とドレンの圧力差で開閉し、ドレンだけを排出するディスク式のスチームトラップです。次の特長があります。
- 最高使用圧力を4.2MPaとした高圧型で、使用圧力範囲が広く調整の必要がない
- 本体はステンレス鋼 SCS2A。ディスク・弁座はステンレス鋼に特殊熱処理を施しており、耐久性がある
- 小型・軽量（15Aで0.6kg）
- ストレーナ内蔵のため、配管時に別途ストレーナを設ける必要がない
- バイメタルの採用で空気障害を解消し、始動時の冷水や空気をすみやかに排出して、蒸気機器の立ち上げを効率よく行う
- 取付姿勢は水平・垂直のいずれも可能
ヨシタケ TSD-42の仕様
| 項目 | 仕様 |
|---|---|
| 形式 | ディスク式（高圧型・ストレーナ内蔵） |
| 接続 | JIS Rcねじ（ねじ込み形） |
| 呼び径（当店の取扱い） | 15A・20A・25A |
| 材質 | 本体：ステンレス鋼 SCS2A／ディスク：ステンレス鋼（特殊熱処理） |
| 適用流体 | 蒸気ドレン |
| 使用圧力範囲 | 0.035〜4.2MPa |
| 使用温度 | 425℃ |
| 最高許容背圧 | 一次側圧力の50％ |
※カタログでは、使用圧力と使用温度の関係は JIS B 2220 の圧力−温度基準によるとされています。上の値はねじ込み形（JIS Rc）の場合です。フランジ形のTSD-42Fは、フランジ規格によって上限が異なります。
TSD-42のサイズ別 面間・質量一覧
| 型番・面間 | 接続 | 質量 |
|---|---|---|
| TSD-42-15A L=78mm |
Rc1/2 | 0.6kg |
| TSD-42-20A L=85mm |
Rc3/4 | 0.7kg |
| TSD-42-25A L=95mm |
Rc1 | 0.9kg |
型番をクリックすると各サイズの商品ページへ移動します。寸法・質量はヨシタケのカタログによります。サイズによって面間が変わるため、呼び径を変える場合は配管の長さも変わります。
TD-10NAとの違い
| 項目 | TSD-42 | TD-10NA |
|---|---|---|
| 本体材質 | ステンレス鋼 SCS2A | 球状黒鉛鋳鉄 FCD450 |
| 使用圧力 | 0.035〜4.2MPa | 0.035〜2.0MPa |
| 使用温度 | 425℃ | 220℃ |
| 15Aの面間 | 78mm | 90mm |
使用圧力が2.0MPa以下・温度220℃以下であれば、鋳鉄製のヨシタケ TD-10NAも使えます。面間が異なるので、入れ替える場合は配管の長さにご注意ください。
選定と取り付けのポイント
- 使用圧力（0.035〜4.2MPa）・使用温度（425℃）の範囲で使います。最高許容背圧は一次側圧力の50％です。
- 取付姿勢は水平・垂直のいずれも可能です。入口・出口の向き（ドレンの流れ方向）を間違えないようにしてください。
- 交換手順（縁切り・圧抜き・取り外し・試運転）は「スチームトラップの交換方法と取り付け手順」で図解しています。
よくある質問
Q. TSD-42-20Aの面間は何mmですか？
A. L=85mmです。15AはL=78mm、25AはL=95mmです。
Q. フランジ形はありますか？
A. フランジ形はTSD-42Fという別の型式です。当店の在庫品はねじ込み形のTSD-42です。TSD-42Fはお問い合わせください。
Q. 在庫や納期、まとめて購入する場合の見積もりは？
A. お電話（0545-61-5948）またはお問い合わせ・お見積もりフォームから、型番・サイズ・数量をお知らせください。
この記事で紹介した商品
- ヨシタケ TSD-42-15A（ディスク式・ステンレス製・面間78mm）
- ヨシタケ TSD-42-20A（ディスク式・ステンレス製・面間85mm）
- ヨシタケ TSD-42-25A（ディスク式・ステンレス製・面間95mm）
今お使いのスチームトラップの銘板（型式・呼び径が書かれたプレート）の写真をお送りいただければ、交換品の選定をお手伝いします。お問い合わせ・お見積もりフォーム、またはお電話（0545-61-5948）でお気軽にご相談ください。
