減圧弁の選定方法｜蒸気用の口径の決め方と一次側・二次側圧力の確認ポイント

減圧弁は、配管の圧力（一次側）を下げて、使う側（二次側）の圧力を一定に保つ自動弁です。選び方を間違えると、「設定した圧力まで下がらない」「流量が足りない」「圧力が安定しない」といったトラブルにつながります。

この記事では、設備担当者・施工業者の方向けに、蒸気用減圧弁の選定方法（流体・一次側圧力・二次側圧力・流量・口径の決め方）を、当店で扱っているヨシタケ・ベン（VENN）の減圧弁の仕様をもとに解説します。

減圧弁を選ぶ5つの手順

1. 流体を確認する：蒸気用か、水・温水用か。蒸気用と水用では型式が異なります。
2. 一次側圧力を確認する：減圧弁の入口にかかる最高の圧力が、型式の一次側圧力の上限以下であること。
3. 二次側の設定圧力を決める：使いたい圧力が、型式（またはばねの種類）の二次側圧力の調整範囲に入っていること。
4. 流量から呼び径（口径）を決める：配管のサイズではなく、必要な蒸気流量と一次側・二次側の圧力から選びます。
5. 最小差圧・最大減圧比・接続・面間を確認する：一次側と二次側の差が小さすぎたり、減らす比率が大きすぎたりすると、うまく制御できません。

手順1〜3：流体と圧力で型式を絞る

当店で扱っている減圧弁の仕様を一覧にしました。まず、流体・一次側圧力・二次側の調整範囲で候補を絞ります。

同じ型式でも、二次側圧力の範囲によって型番（ばねの種類）が分かれるものがあります（RD40-JL／JM、GD-30-B／C、RD31N-FL／FH）。水・温水用のRD31Nは、空気・不活性ガスにも使えます（蒸気には使えません）。

手順4：流量から呼び径を決める

減圧弁の呼び径は、配管のサイズに合わせるのではなく、必要な蒸気流量から選びます。メーカーのカタログには、一次側圧力・二次側圧力・流量から呼び径を求める「呼び径選定図表」が載っています。ヨシタケ GP-1000のカタログには、次の選定例があります。

図表の値が2つの呼び径の間になったときは、大きいほうを選びます。また、二次側の配管抵抗などを考慮し、使用する流量には10〜20％の安全率（余裕）をとるようカタログで案内されています。流量がわからない場合は、使用する機器の蒸気消費量（kg/h）を確認してください。

手順5：最小差圧・最大減圧比・接続を確認する

• 最小差圧：一次側と二次側の圧力差が、型式の最小差圧より小さいと正しく作動しません（例：GP-1000は0.05MPa）。
• 最大減圧比：一次側から二次側へ一度に下げられる比率の上限です（パイロット式のGP-1000・RP6-B・RD40は20：1、直動式のGD-30は10：1）。一次側と二次側の圧力差が大きい場合は、型式の選び方をご相談ください。
• 接続と面間：交換の場合は、今付いている減圧弁と接続方式・面間が合うかを確認します。

型式ごとの接続と面間

呼び径	GP-1000 （JIS 10K FF）	RP6-B （フランジ）	RD40-JL・JM （ねじ込み）	GD-30-B・C （ねじ込み）
15A	GP-1000-15A L=150mm	RP6-B-15A L=140mm	L=83mm	L=80mm
20A	GP-1000-20A L=155mm	RP6-B-20A L=140mm	L=96mm	L=85mm
25A	GP-1000-25A L=160mm	RP6-B-25A L=150mm	L=108mm	L=95mm
32A	GP-1000-32A L=190mm	RP6-B-32A L=180mm	−	−
40A	GP-1000-40A L=190mm	RP6-B-40A L=180mm	−	−
50A	GP-1000-50A L=220mm	RP6-B-50A L=200mm	−	−
65A	GP-1000-65A L=245mm	RP6-B-65A L=230mm	−	−
80A	GP-1000-80A L=290mm	RP6-B-80A L=260mm	−	−
100A	GP-1000-100A L=330mm	RP6-B-100A L=320mm	−	−

型番をクリックすると各サイズの商品ページへ移動します。寸法は各メーカーのカタログによります。同じ呼び径・同じフランジ形でも、GP-1000とRP6-Bでは面間が異なります。メーカーを変える場合は配管の改造が必要です。RD40・GD-30の各サイズは、上の商品カードからご覧ください。

型式ごとの特長

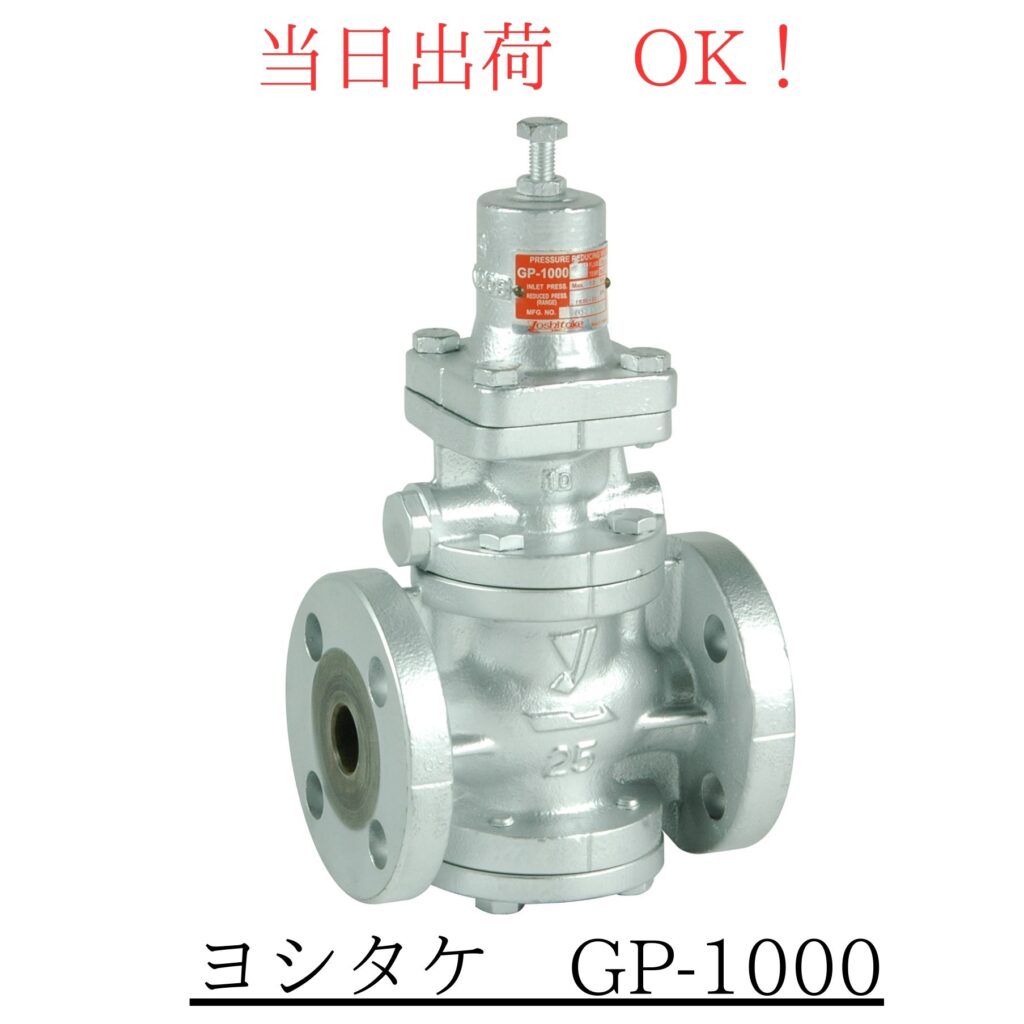

• ヨシタケ GP-1000：SHASE-S106（空気調和・衛生工学会の減圧弁規格）に準拠したパイロット式ピストンタイプ。ストレーナ内蔵。弁座漏れ量は定格流量の0.01％以下。
• ベン RP6-B：手動ハンドルで二次側圧力を調整するパイロット式。締切昇圧0.02MPa以下。取付は水平配管に正立。呼び径100Aは調整方式が調節ねじ式になり、最小差圧が0.07MPaになります。
• ベン RD40-JL・JM：ベローズ式の小型減圧弁。最小差圧0.02MPaと小さい差圧から使えます。取付は水平配管に正立。
• ヨシタケ GD-30-B・C：外圧式ベローズの直動式。小型・軽量で、厨房用・クリーニング機械用などに使われます。スクリーン（60メッシュ）内蔵、一次側圧力1.7MPaまで使えます。

二次側に安全弁を付ける場合

減圧弁が故障したときに二次側の機器を守るため、二次側に警報用の安全弁を取り付けることがあります。ヨシタケ GP-1000のカタログでは、安全弁の設定圧力の目安を次のように案内しています。

減圧弁の設定圧力	安全弁の設定圧力（目安）
0.1MPa以下	減圧弁の設定圧力＋0.05MPa以上
0.1MPaを超え0.4MPa以下	減圧弁の設定圧力＋0.08MPa以上
0.4MPaを超え0.6MPa以下	減圧弁の設定圧力＋0.1MPa以上
0.6MPaを超え0.8MPa以下	減圧弁の設定圧力＋0.12MPa以上
0.8MPaを超える場合	減圧弁の設定圧力＋15％

警報用安全弁の吹出し量は、目安として減圧弁の最大流量の10％程度のものを選ぶよう案内されています。当店では、ヨシタケの安全リリーフ弁 AL-150（設定圧力0.3MPa・20A）・AL-150（設定圧力0.5MPa・20A）・AL-150（設定圧力0.5MPa・25A）を扱っています。

よくある質問

Q. 配管が25Aなら、減圧弁も25Aでよいですか？

A. 必ずしもそうではありません。減圧弁は流量と圧力から呼び径を選ぶため、配管より小さい呼び径になることもあります。蒸気流量と一次側・二次側の圧力をお知らせいただければ、選定のお手伝いをします。

Q. 水道の給水に使える減圧弁はありますか？

A. 当店では水・温水用としてベン RD31N-FL・RD31N-FHを扱っています。上の蒸気用の減圧弁は、水には使えません。

Q. 在庫や納期、まとめて購入する場合の見積もりは？

A. お電話（0545-61-5948）またはお問い合わせ・お見積もりフォームから、型番・サイズ・数量をお知らせください。

この記事で紹介した商品

• ヨシタケ GP-1000（蒸気用・パイロット式・フランジ形 15A〜100A）
• ベン RP6-B（蒸気用・パイロット式・フランジ形 15A〜100A）
• ベン RD40-JL・RD40-JM（蒸気用・小型・ねじ込み形 15A〜25A）
• ヨシタケ GD-30-B・GD-30-C（蒸気用・直動式・ねじ込み形 15A〜25A）
• ベン RD31N-FL・RD31N-FH（水・温水用・ねじ込み形）
• ヨシタケ AL-150（安全リリーフ弁）

▶ 減圧弁の商品一覧はこちら

一次側・二次側の圧力と蒸気流量、今お使いの減圧弁の型番をお知らせいただければ、選定や交換品探しをお手伝いします。お問い合わせ・お見積もりフォーム、またはお電話（0545-61-5948）でお気軽にご相談ください。
