スチームトラップの面間一覧｜TLV・ミヤワキ・ヨシタケ・ベンを比較（交換品選びに）

スチームトラップを交換するとき、最初に確認したいのが面間（L寸法：入口の端から出口の端までの長さ）です。同じ呼び径・同じ作動方式でも、メーカーや型式が違うと面間が異なり、そのままでは配管に収まらないことがあります。

この記事では、当店で扱っているTLV（テイエルブイ）・ミヤワキ・ヨシタケ・ベン（VENN）のスチームトラップ12シリーズの面間を、呼び径ごとに一覧にしました。数値はいずれも各メーカーのカタログによります。今付いているトラップの型番がわかっている方は、表から同じ面間・同じ使用条件の交換品を探す目安にしてください。

スチームトラップの面間一覧（ねじ込み形）

単位はmmです。型番をクリックすると、そのサイズの商品ページへ移動します。「−」は当店で扱いのないサイズです。

TLV A3Nは32A〜50Aもあります（32A：L=175、40A：L=180、50A：L=195。A3N-32A・A3N-40A・A3N-50A）。BT3N-10の15A・20Aは、同梱のねじ込みブッシングを入口・出口に取り付けた状態の面間です。

スチームトラップの面間一覧（フランジ形・JIS 10K FF）

TLV AF3Nは32A〜50Aもあります（32A：L=245、40A：L=260、50A：L=265。AF3N-32A・AF3N-40A・AF3N-50A）。

面間を比べるとわかること

• 同じディスク式の15Aでも、78mm〜98mmまで差があります（TSD-42：78mm、S31N・TD-10NA：90mm、A3N：98mm）。メーカーを変えると、面間が合わないことがあります。
• 同じ型式でもサイズで面間が変わるもの（A3N、AK1H-GL など）と、15A〜25Aで面間が同じもの（TD-10NA、J3X-10、ATB5-G など）があります。

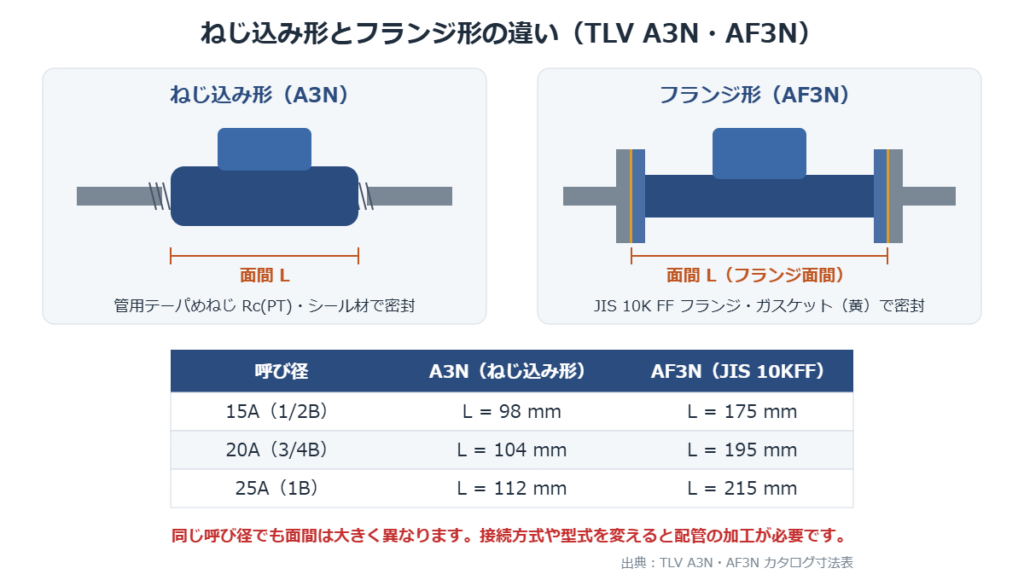

• フランジ形は、同じ呼び径のねじ込み形より面間が長くなります（例：A3N-15AはL=98mm、AF3N-15AはL=175mm）。
• この一覧では、フリーフロート式・バケット式はディスク式より面間が長くなっています。

面間が今のトラップと違う型式を選ぶ場合は、配管の切り詰めや延長などの改造が必要です。配管をそのまま使いたい場合は、同じメーカー・同じ型式・同じ呼び径の交換品を選ぶのが確実です。

面間のほかに確認すること（使用圧力・温度）

面間が同じでも、使用条件が合わなければ使えません。各シリーズの使用圧力・温度は次のとおりです。

型式	使用圧力	使用温度
TLV A3N／AF3N	0.03〜1.6MPa	220℃以下
ミヤワキ S31N／S31NF	0.03〜1.6MPa	220℃以下
ヨシタケ TD-10NA	0.035〜2.0MPa	220℃
ヨシタケ TSD-42	0.035〜4.2MPa	425℃
TLV J3X-10	1.0MPa以下	220℃以下
TLV BT3N-10	1.0MPa以下	185℃以下
ヨシタケ TB-880-10	1.05MPa以下	220℃
ヨシタケ TB-881-16	1.6MPa以下	220℃
ベン AK1H-GL	0.035〜0.7MPa	184℃以下
ベン ATB5-G	1.0MPa以下（飽和蒸気のみ）	184℃以下

このほか、接続方式（ねじ込み／フランジ・フランジ規格）、取付姿勢、背圧の条件も型式ごとに異なります。詳しくは各商品ページ、または「スチームトラップの交換方法と取り付け手順」をご覧ください。

よくある質問

Q. 面間が数mm違うトラップに交換できますか？

A. ねじ込み形は配管の長さに余裕がないことが多く、数mmの違いでも収まらない場合があります。現場の配管の状態によりますので、型番と配管の写真をお送りいただければご相談に応じます。

Q. 型番がわからないトラップの交換品を探せますか？

A. 本体の銘板（型式・呼び径が書かれたプレート）や本体の表示の写真をお送りください。面間と接続のねじ・フランジの大きさがわかれば、候補を絞り込めます。

Q. 在庫や納期、まとめて購入する場合の見積もりは？

A. お電話（0545-61-5948）またはお問い合わせ・お見積もりフォームから、型番・サイズ・数量をお知らせください。

この記事で紹介した商品

上の一覧表の型番から、各サイズの商品ページへ移動できます。シリーズごとの商品一覧は次のとおりです。

• TLV A3N（ディスク式・ねじ込み形 15A〜50A）
• TLV AF3N（ディスク式・フランジ形 15A〜50A）
• TLV J3X-10（フリーフロート式・ねじ込み形 15A〜25A）
• TLV BT3N-10（バイパスブロートラップ 15A〜25A）
• ミヤワキ S31N・S31NF（ディスク式 15A〜25A）
• ヨシタケ TD-10NA（ディスク式 15A〜25A）
• ヨシタケ TSD-42（ディスク式・ステンレス製 15A〜25A）
• ヨシタケ TB-880-10（バケット式 15A・20A）
• ヨシタケ TB-881-16-25A（バケット式・面間134mm）
• ベン AK1H-GL（バケット式 15A〜25A）
• ベン ATB5-G（バイパス付 15A〜25A）

▶ スチームトラップの商品一覧はこちら

今お使いのスチームトラップの銘板の写真をお送りいただければ、同じ面間の交換品探しをお手伝いします。お問い合わせ・お見積もりフォーム、またはお電話（0545-61-5948）でお気軽にご相談ください。
